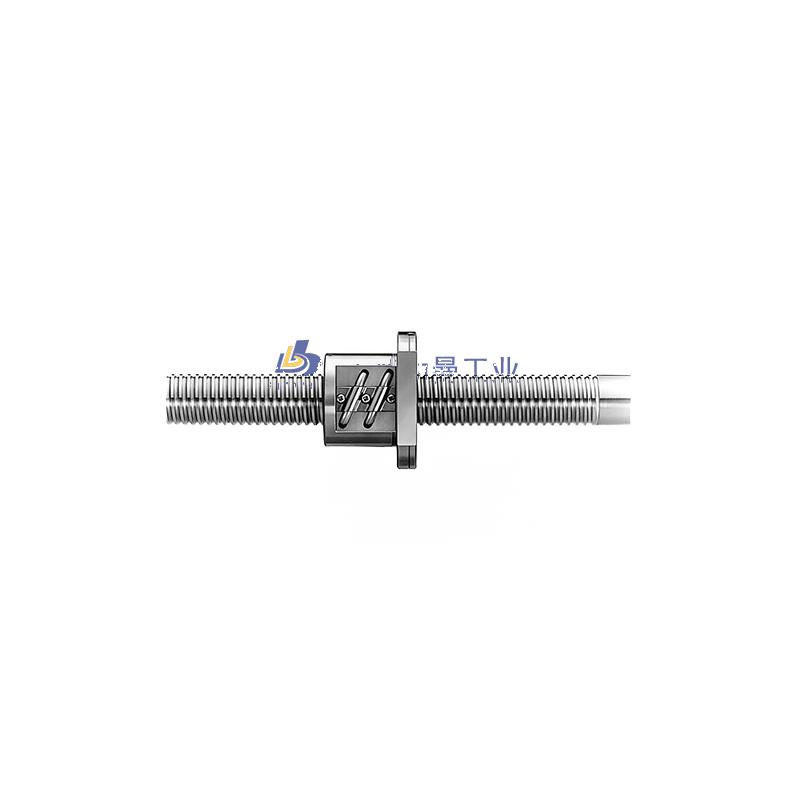

PFT1004-2.5-PFT滚珠丝杠
![](/wechat/db_s=webzlxz_siteid=14_pk=0001D310000000103641_id=119.png)
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: PFT1004-2.5-PFT滚珠丝杠,4. CM系列滚珠丝杠的工作原理是怎样的?,8. NS滚珠丝杠的维护保养需要注意哪些问题?,4. 滚珠丝杠所需的轴承尺寸有哪些要求?,3. 采用了哪些材料来制造这个提升机?,7. 滚珠花键丝杠制造工艺的加工流程是什么?,5. 如何确定车床滚珠丝杠的质量和性能指标?,5. 如何避免滚珠丝杠的热变形?,1. 进口滚珠丝杠是哪个国家生产的?,9. 滚珠丝杠螺母的加工设备有哪些? ,3. 这种滚珠丝杠的质量如何?-PFT1004-2.5-PFT滚珠丝杠-提供PFT1004-2.5-PFT滚珠丝杠-选型,PFT1004-2.5-PFT滚珠丝杠-选型PFT1004-2.5-PFT滚珠丝杠-选型NSK 管循环式滚珠丝杠 1.特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 (2) 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 (3) 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限-PFT1004-2.5-PFT滚珠丝杠--PFT1004-2.5-PFT滚珠丝杠-8. 精密滚珠丝杠的使用寿命是多久?,4. 安装滚珠丝杠滚珠需要注意哪些细节问题?,5. 为什么要选择濮阳磨床滚珠丝杠?,4. 如何选择适合的滚珠丝杠和轴承配合?,7. 游动端是如何移动的? ,5. 滚珠丝杠的品牌与价格有何关系?,7. 安装完成后如何检查双驱动滚珠丝杠的质量? ,2. 倒装滚珠丝杠有什么特点?,4. 该丝杠的质量如何?,2. 这种滚珠丝杠的特点是什么?

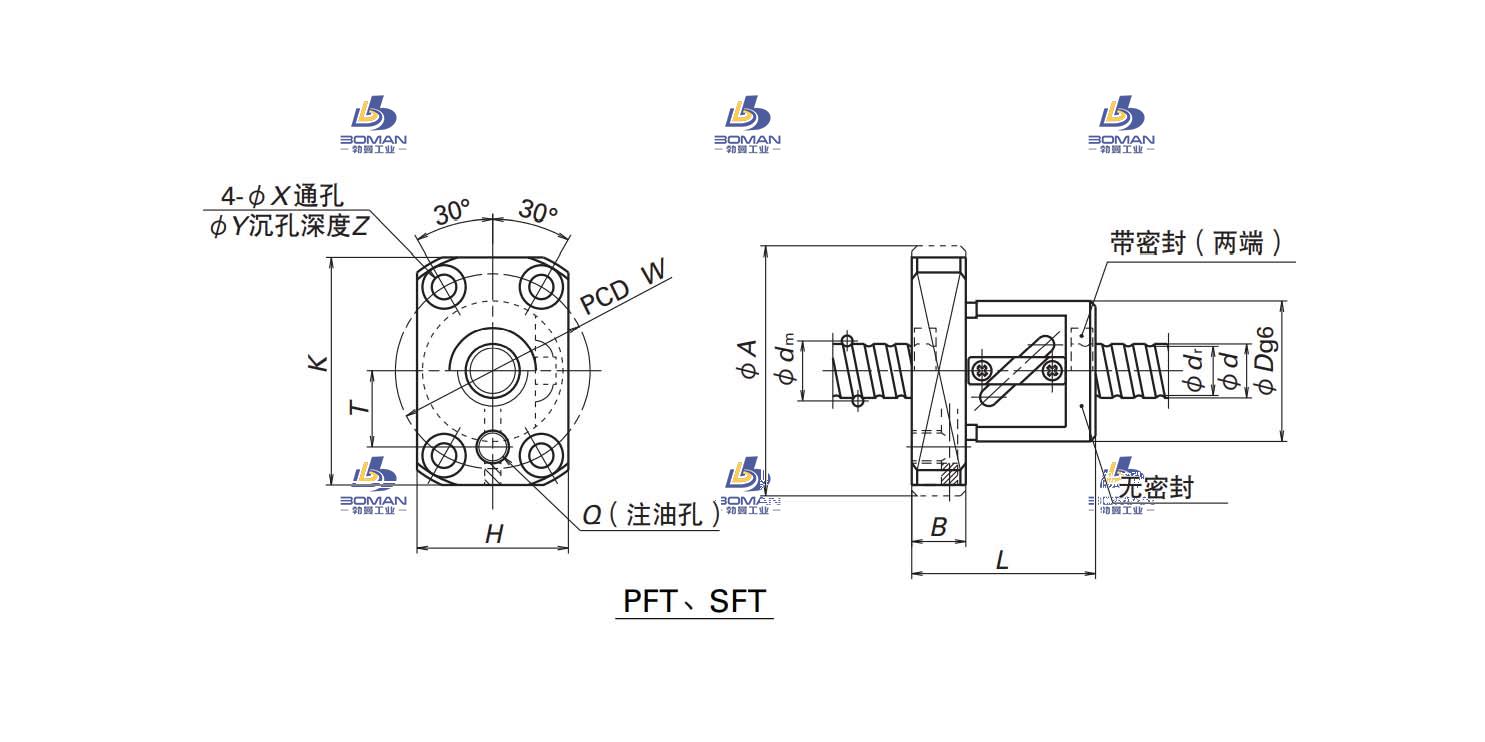

PFT1004-2.5-PFT滚珠丝杠 产品参数
尺寸 单位:mm
丝杠轴外径 | 10 |
|
导程 | 4 |
|
丝杠轴底径 | 8.2 |
|
滚珠节圆直径 | 10.3 |
|
钢球直径 | 2 |
|
精度等级 | C1-C7 |
|
螺母直径 | 26 |
|
法兰直径 | 46 |
|
螺母长度 | 34 |
|
螺母安装 | PCD | 36 |
额定动负载 | CaN | 1730 |
额定静负载 | C0aN | 2230 |
有效圈数 | 2.5×1 |
|
法兰盘宽度 | 10 |
|
法兰安装孔通孔直径 | 4.5 |
|
法兰安装孔沉孔直径 | 8 |
|
法兰安装孔沉孔深度 | 4.5 |
|
轴向刚度 | KNm | 76 |
PFT1004-2.5-PFT滚珠丝杠此型号部分数据来源于HIWIN上银 FSW hiwin官网滚珠丝杆固定侧
