MPFD0401-2-NSK ZFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: MPFD0401-2-NSK ZFD滚珠丝杠，3. 与其他类型的丝杠相比，滚珠丝杠的压力承受能力如何？,10. 错位滚珠丝杠的制造工艺和技术有何特别之处？,10. 滚珠丝杠型号表是否收费？如何付费？,7. 滚珠丝杠公称直径的精度有何要求？ ,1. 该滚珠丝杠选型计算表格适用于哪些行业领域？,3. 滚珠丝杠有哪些优势？,5. 如何计算滚珠丝杠传动的位移量？,5. 这种轴承的生产工艺是怎样的？,2. 该批发商是否提供样品？,3. 滚珠丝杠的滑块的作用是什么？-MPFD0401-2-NSK ZFD滚珠丝杠-提供MPFD0401-2-NSK ZFD滚珠丝杠-选型,MPFD0401-2-NSK ZFD滚珠丝杠-规格MPFD0401-2-NSK ZFD滚珠丝杠-库存NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。需要其他精度,请-MPFD0401-2-NSK ZFD滚珠丝杠--MPFD0401-2-NSK ZFD滚珠丝杠-6. 滚珠丝杠的使用寿命有多长？,4. 拆卸滚珠丝杠钢珠有哪些常见的问题需要解决？,9. 当滚珠丝杠副的密封或润滑出现问题时，应该如何解决？,7. 如何选择适合加工滚珠丝杠的刀头？,7. 滚珠丝杠螺帽的安装方法是什么？,4. 这种滚珠丝杠的制造工艺是什么？,3. 适用于哪些领域和行业？,10. 行星滚珠丝杠排名的依据和标准是什么？,10. 安装滚珠丝杠珠子的注意事项有哪些？,7. 这种轴承的维护保养方法是什么？
MPFD0401-2-NSK ZFD滚珠丝杠 产品参数

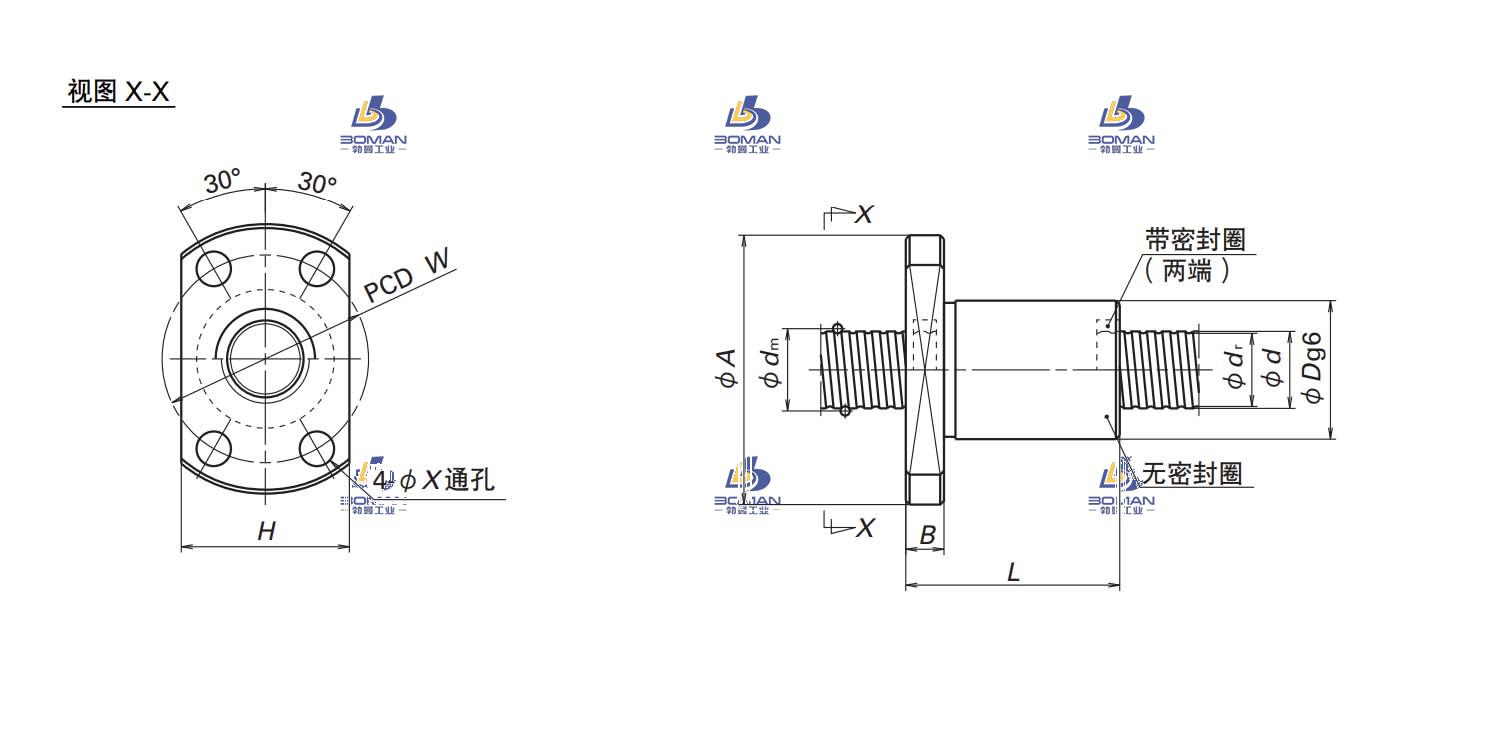

尺寸 单位：mm
| 丝杠轴外径 | 4 |
|
| 导程 | 1 |
|
| 螺母体外径 | 10 |
|
| 法兰直径 | 20 |
|
| 安装孔中心距 | PCD | 15 |
| 螺母长度 | L | 12 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 3 |
|
| 丝杠轴螺纹底径 | 3.2 |
|
| 钢球直径 | 0.8 |
|
| 有效圈数 | 1×2 |
|
| 滚珠节圆直径 | 4.2 |
|
| 螺栓孔尺寸 | 2.9 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 315 |
| 额定静负载 | C0aN | 370 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 34 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
MPFD0401-2-NSK ZFD滚珠丝杠此型号部分数据来源于NSK W6314G-36PY-C5Z25 nsk dd马达调试
