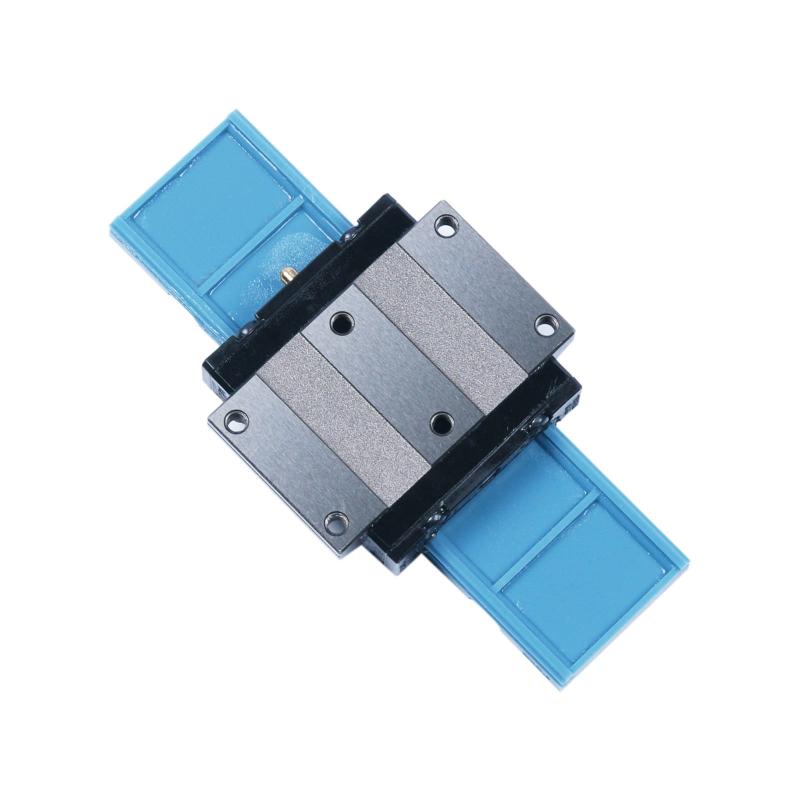

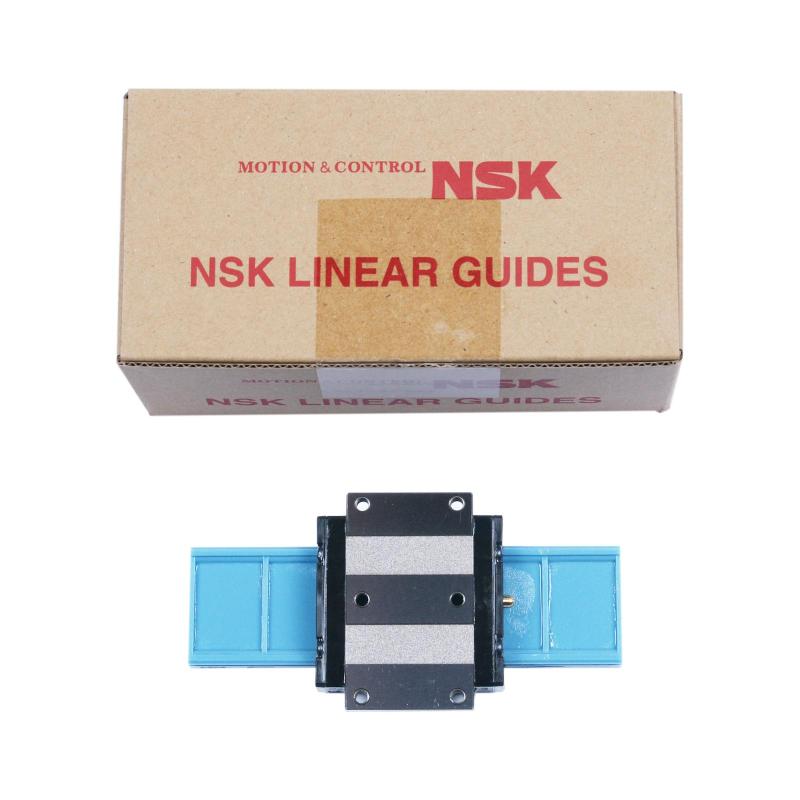

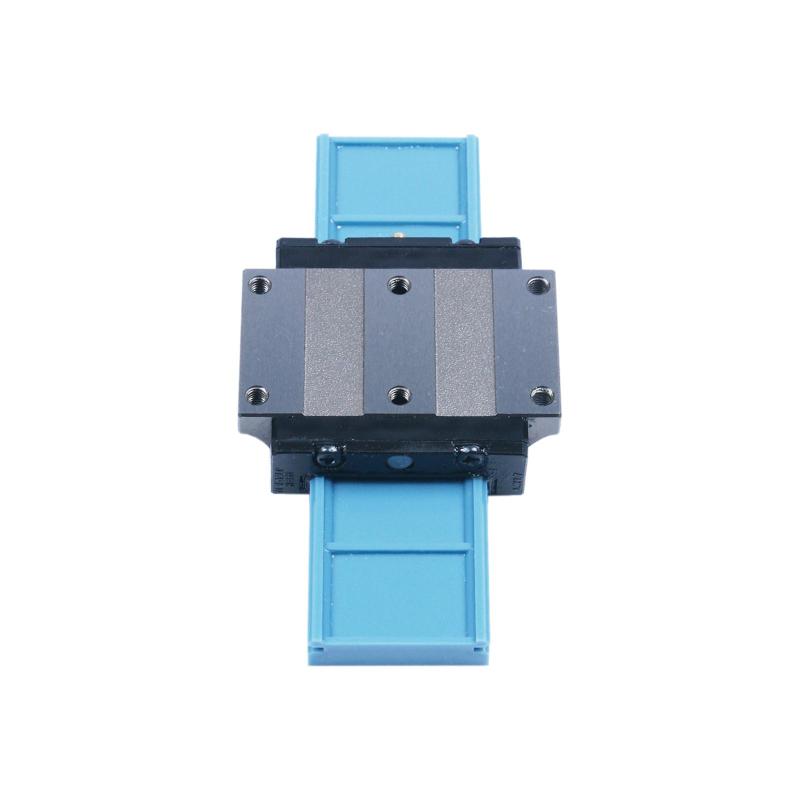

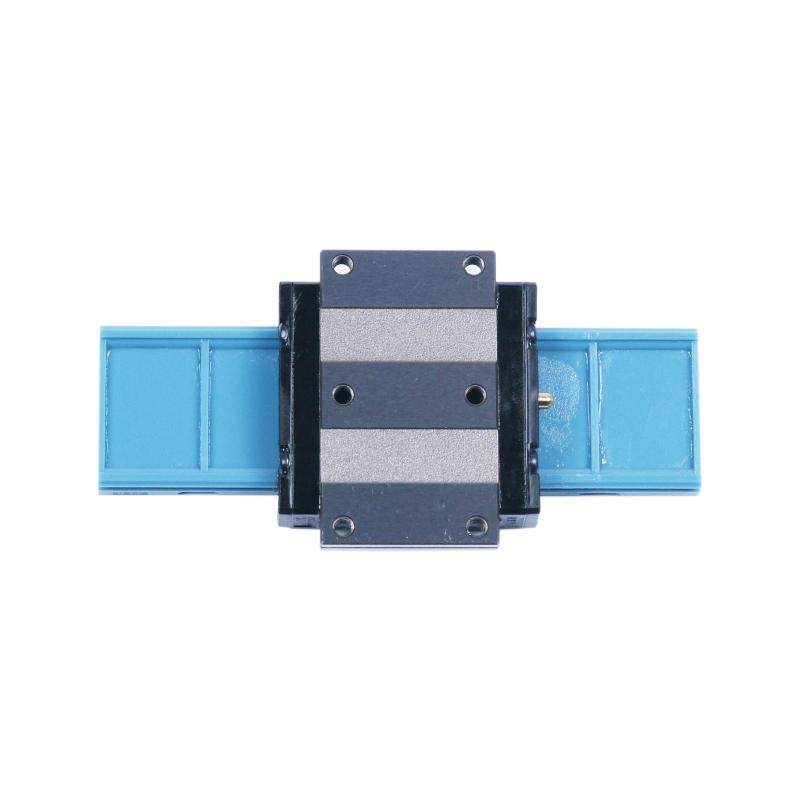

LW17EL-NSK LW系列直线导轨
扫码获取价格库存技术资料
- 品牌:
- 分类: LW-EL
- 类型:
- 属性: LW17EL-NSK LW系列直线导轨,7. 滚珠丝杠的工作效率与精度有什么关系?,4. SKf滚珠丝杠厂家的产品的生产工艺是怎样的? ,4. 这种机床导轨适用于哪些机床?,9. 布里斯滚珠丝杠的生产工艺是怎样的?,10. 滚珠丝杠测电流技术的发展趋势如何?,4. 这家经销厂家的产品价格相对来说比较优惠吗?,5. 滚珠丝杠副的优点是什么?,1. 白山滚珠丝杠厂商的产品有哪些类型?,4. 滚珠丝杠的精度有何影响?如何选择合适的精度等级?,7. 这家生产厂家的市场占有率如何?-LW17EL-NSK LW系列直线导轨-提供LW17EL-NSK LW系列直线导轨-参数,LW17EL-NSK LW系列直线导轨-库存LW17EL-NSK LW系列直线导轨-库存NSK宽幅型直线导轨LW系列 ◆适用于单根使用。 因轨道宽度较宽,对横向扭矩具有高刚性和大负载能力,所以最适于单根使用。 ◆上下方向的负载能力强 因将接触角设定为50゜,所以增加了上下方向的负载能力和刚性。 ◆抗冲击能力强。 由于采用了偏移哥特式圆弧,在作用有冲击负载等大负载时,能以4列承受负载。 ◆精度高。 哥特式圆弧形状测定滚子容易固定,故-LW17EL-NSK LW系列直线导轨--LW17EL-NSK LW系列直线导轨-4. 安装滚珠丝杠需要注意哪些事项?,1. 滚珠丝杠下沉会对哪些设备或机器产生影响?,9. 滚珠丝杠定位解的应用领域有哪些?,9. 这个滚珠丝杠的价格是多少? ,1. 什么是滚珠丝杠润滑设计?,9. 有哪些厂商生产滚珠丝杠装配纸?,7. 该工具是否需要付费才能使用?,6. 这种电机有什么应用场景?,9. 滚珠丝杠中径检测的结果如何评价?,4. 该丝杠适用于哪些工业领域?
LW17EL-NSK LW系列直线导轨 产品参数

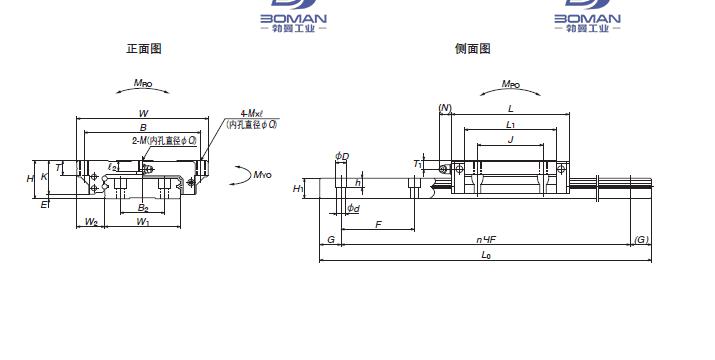

尺寸 单位:mm
组合高度 | 17 |
|
滑块宽度 | 60 |
|
滑块长度 | 51.4 |
|
滑块径向安装孔距 | 53 |
|
滑块轴向安装孔距 | 26 |
|
滑块安装孔尺寸 | M4x0.7x6 |
|
导轨宽度 | 33 |
|
导轨高度 | 8.7 |
|
导轨孔距 | 40 |
|
导轨安装孔尺寸 | 4.5x7.5x5.3 |
|
额定动载荷 | CkN | 4.45 |
额定静载荷 | CokN | 11.3 |
产品大小系列 | 17 |
|
滑块结构 | 法兰型 |
LW17EL-NSK LW系列直线导轨此型号部分数据来源于UMBRA S1D125-10M5 umbra 丝杠精度等级
