SFT4005-5-ZFT滚珠丝杠
![](/wechat/db_s=webzlxz_siteid=14_pk=0001D310000000103L10_id=137.png)
- 品牌:
- 分类: 管循环式滚珠丝杠
- 类型:
- 属性: SFT4005-5-ZFT滚珠丝杠,6. SKf滚珠丝杠厂家的产品的价格是多少? ,7. 安装压轧滚珠丝杠的难度如何?,9. 滚珠丝杠螺母的最小工作载荷可以根据什么调整?,4. 宝鸡sk40p滚珠丝杠副的使用范围是什么?,2. 这种结构的滚珠丝杠有什么特点?,9. 该滚珠丝杠的性能指标如何?,5. 蓄能器在机械设备中的作用是什么?,4. 调整滚珠丝杠副的步骤是什么?,6. 这种滚珠丝杠的使用寿命是多久?,5. 画解滚珠丝杠纸需要具备哪些技能?-SFT4005-5-ZFT滚珠丝杠-提供SFT4005-5-ZFT滚珠丝杠-图纸,SFT4005-5-ZFT滚珠丝杠-图纸SFT4005-5-ZFT滚珠丝杠-库存NSK 管循环式滚珠丝杠 1.特点 管循环式是滚珠丝杠的标准方式。轴径/导程的组合十分丰富。 (2) 精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3·3所示。如需其他精度,请咨询NSK。 (3) 极限d·n值、最高转速目标 极限d·n值、最高转速目标如下。高速规格品请与NSK协商。此外,超过下述极限值时,请与NSK协商。 极限d·n值 -SFT4005-5-ZFT滚珠丝杠--SFT4005-5-ZFT滚珠丝杠-2. 滚珠丝杠的载荷有哪些种类?,8. 如何减少滚珠丝杠的磨损?,4. 该产品的市场需求如何?,3. 蒸汽会如何影响滚珠丝杠的摩擦力?,4. 该厂家的生产工艺和技术有哪些特点?,2. 为什么需要最新的加工工艺来加工滚珠丝杠螺母?,3. xa5032铣床的生产厂家是谁?,8. 如何保养台北滚珠丝杠轴承?,1. 滚珠丝杠是什么? ,7. 双线轨滚珠丝杠滑台的安装方式是怎样的?

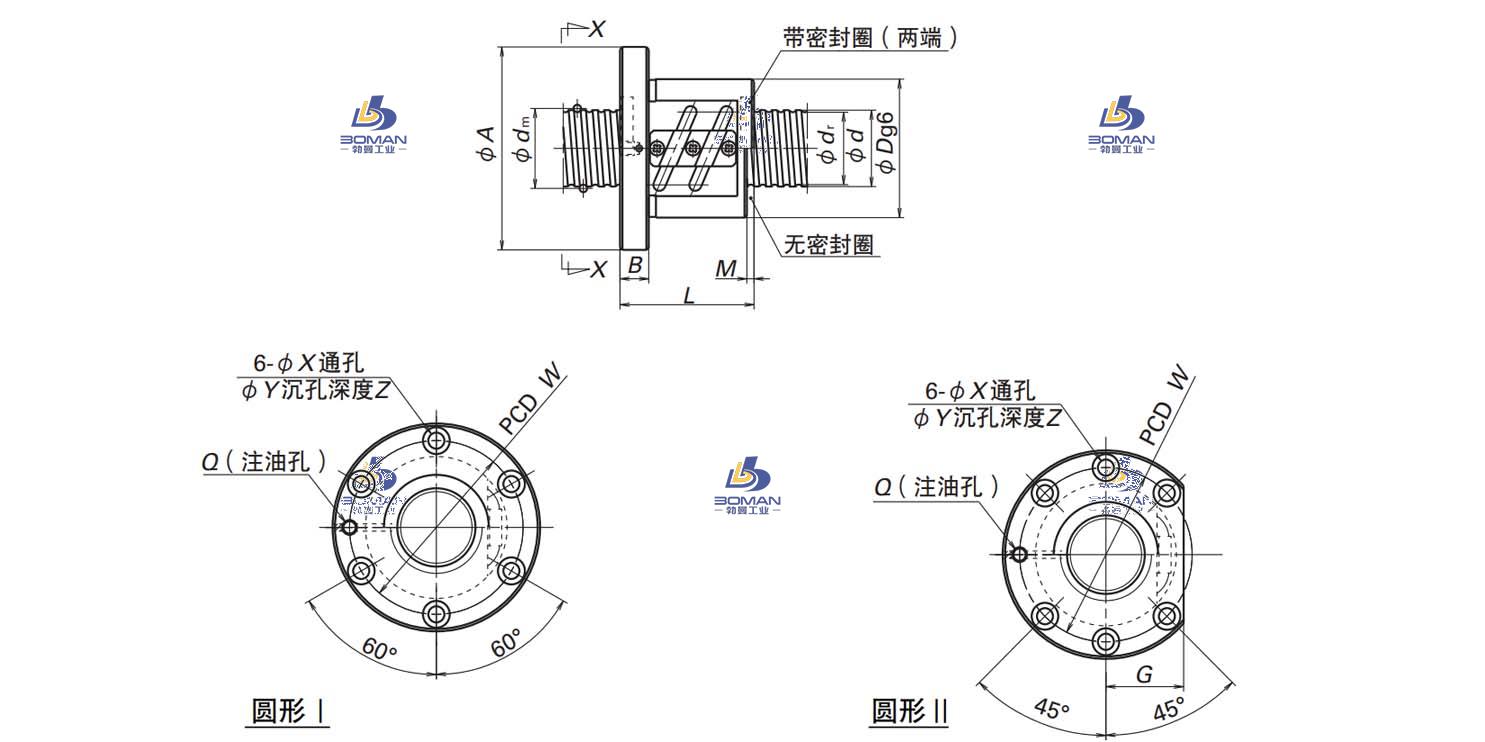

SFT4005-5-ZFT滚珠丝杠 产品参数
尺寸 单位:mm
丝杠轴外径 | 40 |
|
导程 | 5 |
|
丝杠轴底径 | 37.2 |
|
滚珠节圆直径 | 40.5 |
|
钢球直径 | 3.175 |
|
精度等级 | C1-C7 |
|
螺母直径 | 67 |
|
法兰直径 | 101 |
|
螺母长度 | 59 |
|
螺母安装 | PCD | 83 |
额定动负载 | CaN | 20200 |
额定静负载 | C0aN | 70600 |
有效圈数 | 2.5×2 |
|
法兰盘宽度 | 15 |
|
法兰安装孔通孔直径 | 9 |
|
法兰安装孔沉孔直径 | 14 |
|
法兰安装孔沉孔深度 | 8.5 |
|
轴向刚度 | KNm | 649 |
SFT4005-5-ZFT滚珠丝杠此型号部分数据来源于UMBRA H1S20-6M4 丝杠umbra
