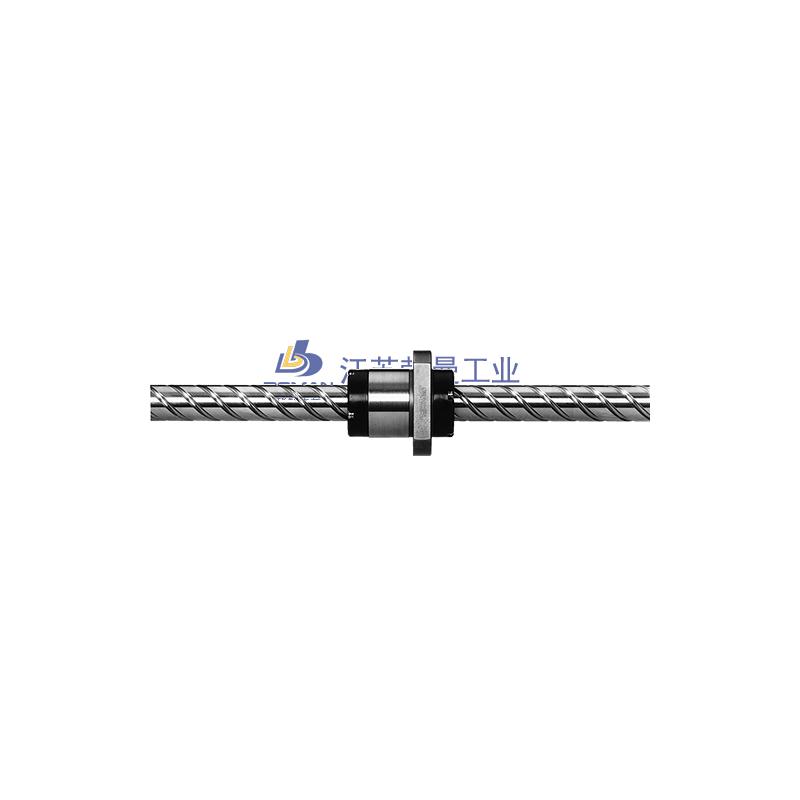

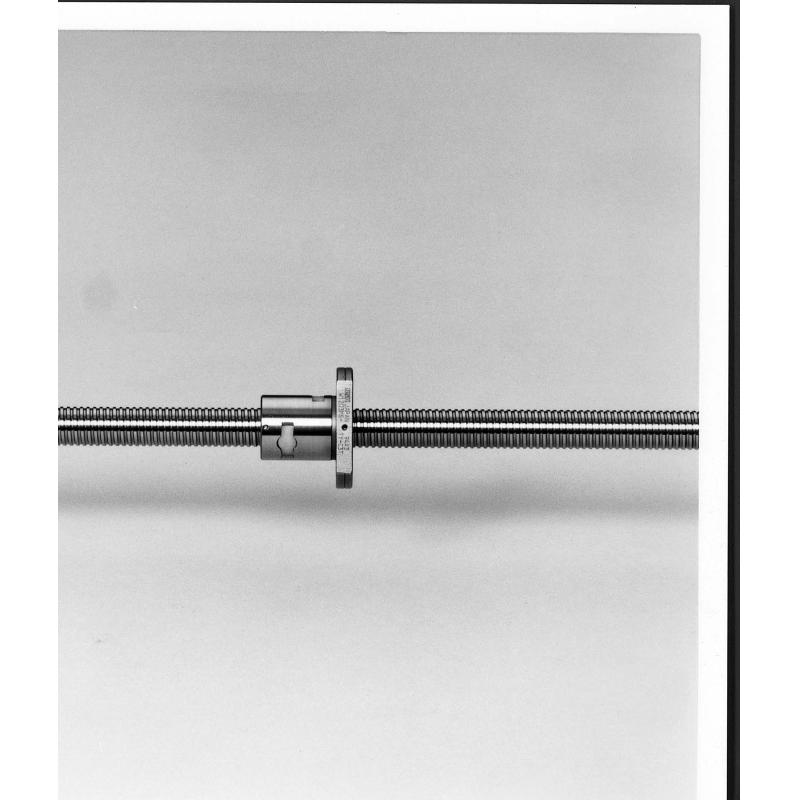

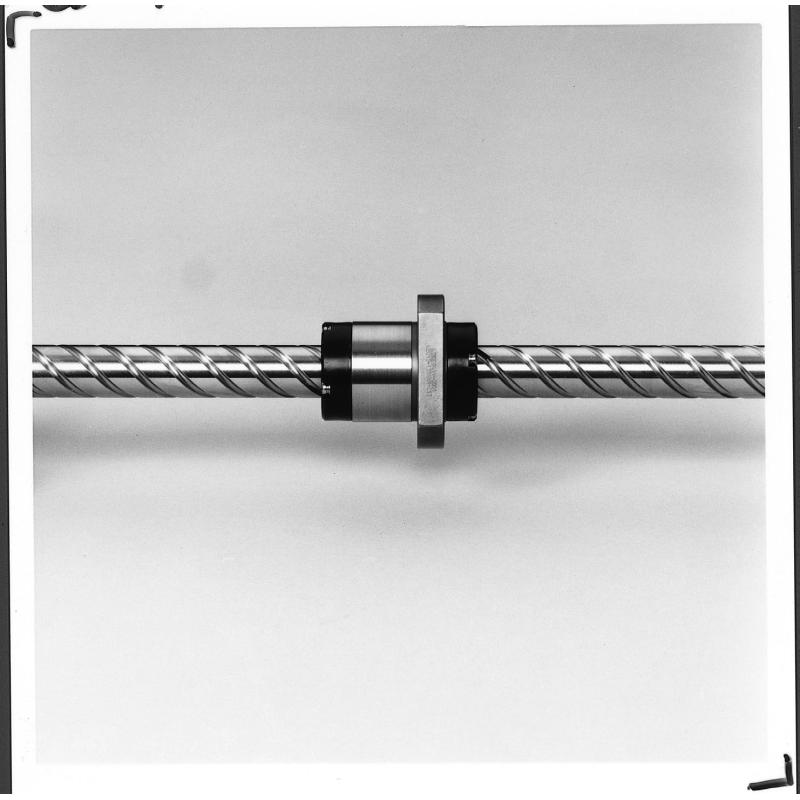

USFC1632-3-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

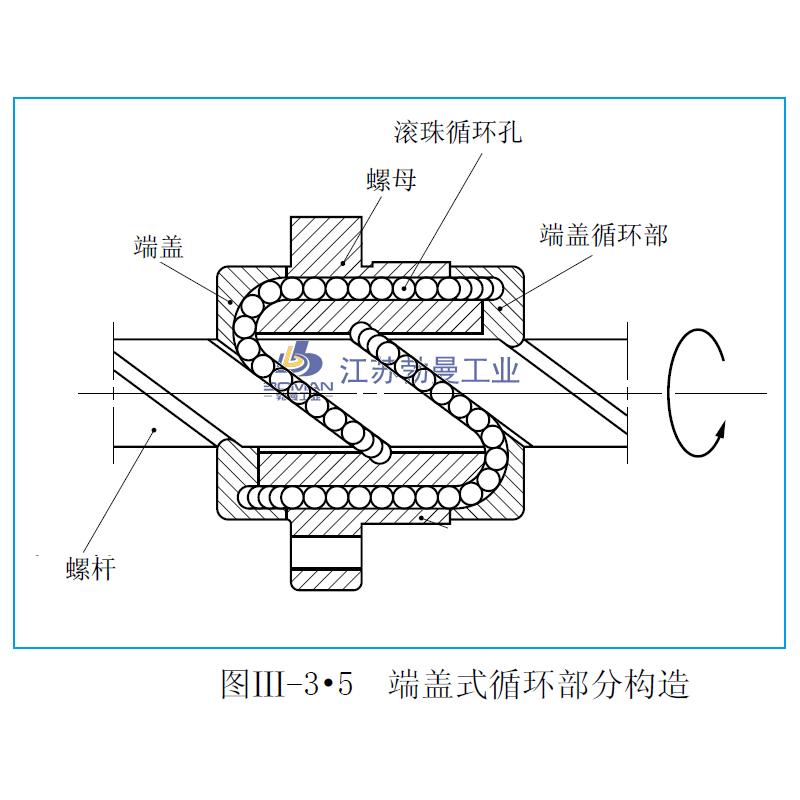

- 属性: USFC1632-3-UPFC滚珠丝杠,6. 滚珠丝杠的工作温度范围是多少?,4. 端面铣滚珠丝杠的特点是什么?,3. 与其他丝杠相比,滚珠丝杠有哪些优势?,1. 什么是滚珠丝杠国标样本?,3. 不同种类的滚珠丝杠有何区别?,1. 这家东莞滚珠丝杠厂家直销的地址在哪里?,5. 滚珠丝杠的应用范围有哪些? ,3. 江西滚珠丝杠固定座适用于哪些场景?,1. 孝感双向滚珠丝杠是什么?,1. 什么是揭阳左旋滚珠丝杠副?-USFC1632-3-UPFC滚珠丝杠-提供USFC1632-3-UPFC滚珠丝杠-库存,USFC1632-3-UPFC滚珠丝杠-选型USFC1632-3-UPFC滚珠丝杠-图纸NSK 端盖式滚珠丝杠2.规格 端盖循环包含:LSFC,LPFC,USFC,UPFC等系列 (1)循环方式 循环部分的构造如图Ⅲ-3•5所示。 (2)精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1.特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1~3倍,因此适合高速传送。 (3)极限-USFC1632-3-UPFC滚珠丝杠--USFC1632-3-UPFC滚珠丝杠-6. 滚珠丝杠的使用寿命是多久?与其他材质相比如何?,1. 什么是p3和p4?,4. 选型表中的精度等级有哪些,如何选择合适的精度等级?,6. 滚珠丝杠的缺点有哪些?,1. 临沂花键滚珠丝杠是什么?,4. 滚珠丝杠技术的工作原理是什么?,2. 滚珠丝杠的工作原理是什么?,8. 滚珠丝杠滚珠数量少了会对机器的精度产生影响吗?,6. 滚珠丝杠加工工艺的生产流程是怎样的?,6. 报价中的价格包含了哪些费用?
USFC1632-3-UPFC滚珠丝杠 产品参数

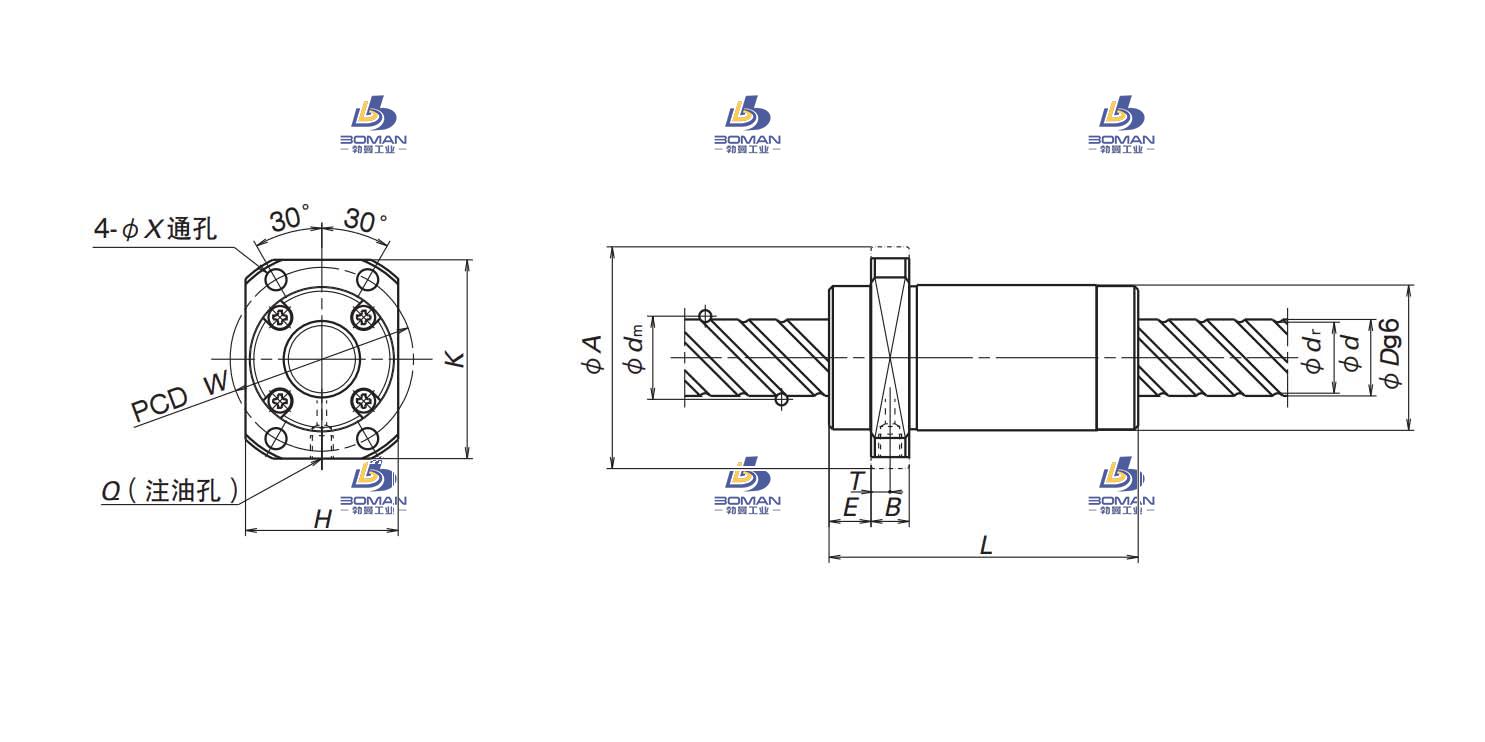

尺寸 单位:mm
丝杠轴外径 | 16 |
|
导程 | 32 |
|
丝杠轴底径 | 13.4 |
|
滚珠节圆直径 | 16.75 |
|
钢球直径 | 3.175 |
|
精度等级 | C1-C7 |
|
螺母直径 | 34 |
|
法兰直径 | 55 |
|
螺母长度 | 66 |
|
螺母安装 | PCD | 45 |
额定动负载 | CaN | 8580 |
额定静负载 | C0aN | 17000 |
有效圈数 | 1.7×2 |
|
法兰盘宽度 | 10 |
|
法兰安装孔通孔直径 | 5.5 |
|
法兰安装孔沉孔直径 | ||
法兰安装孔沉孔深度 | ||
轴向刚度 | KNm | 176 |
