W5010SS-1Z-C5Z10-NSK标准滚珠丝杠 产品参数

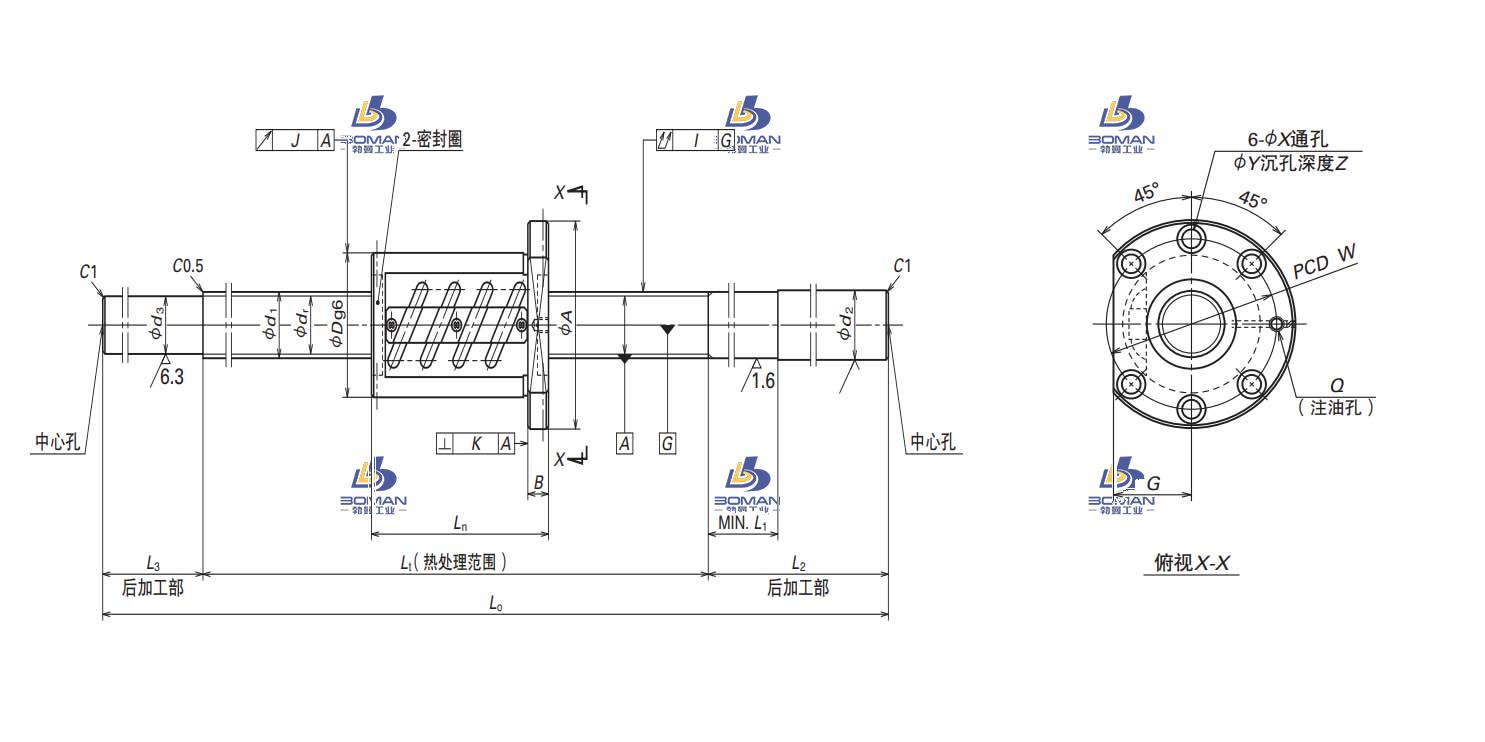

尺寸 单位:mm
丝杠轴外径 | 50 |
|
导程 | 10 |
|
丝杠轴底径 | 44.4 |
|
滚珠节圆直径 | 51 |
|
钢球直径 | 6.35 |
|
精度等级 | C5 |
|
螺母直径 | 93 |
|
法兰直径 | 135 |
|
螺母长度 | 103 |
|
螺母安装 | PCD | 113 |
额定动负载 | CaN | 31800 |
额定静负载 | C0aN | 87400 |
有效圈数 | 2.5×1 |
|
轴向间隙 | 0 |
|
最大行程 | 897 |
|
丝杠全长 | 1400 |
|
导程精度代表运行距离误差 | ep | 0.04 |
导程精度变动 | vu | 0.027 |
轴心跳动 | 0.08 |
|
单位重量 | kg | 23.8 |
