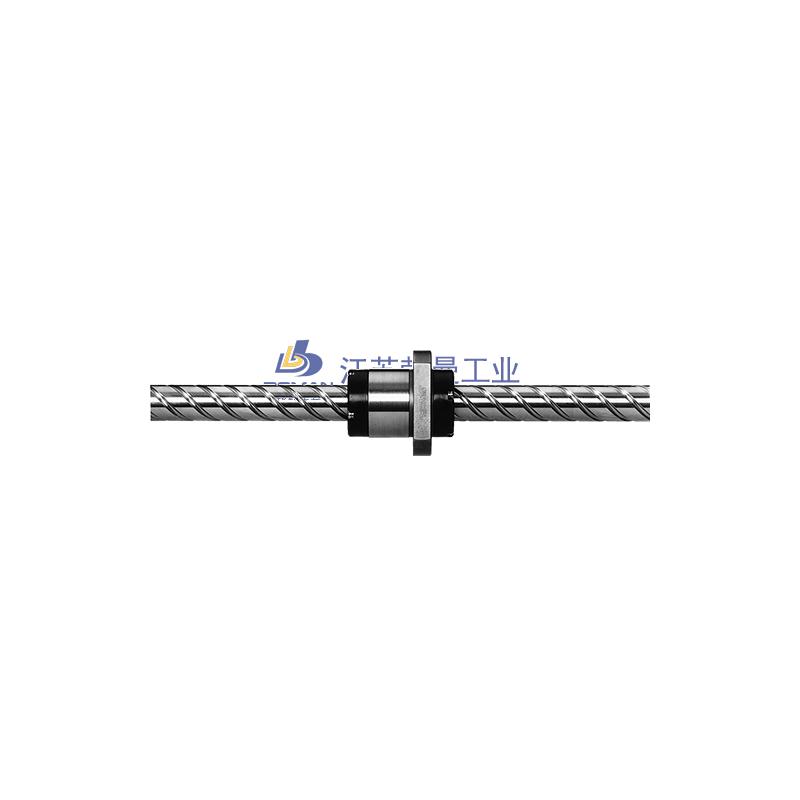

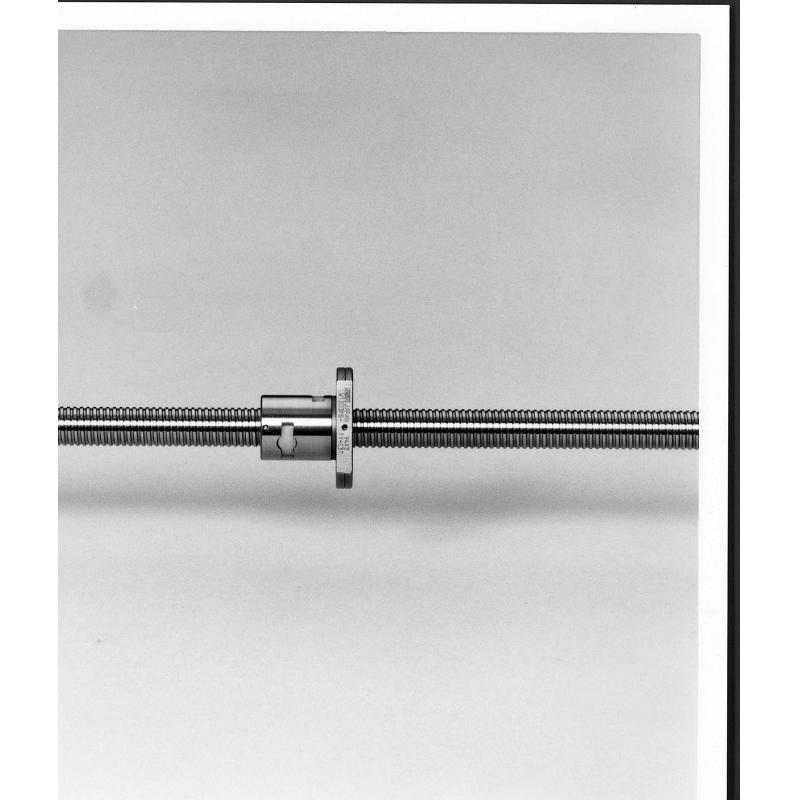

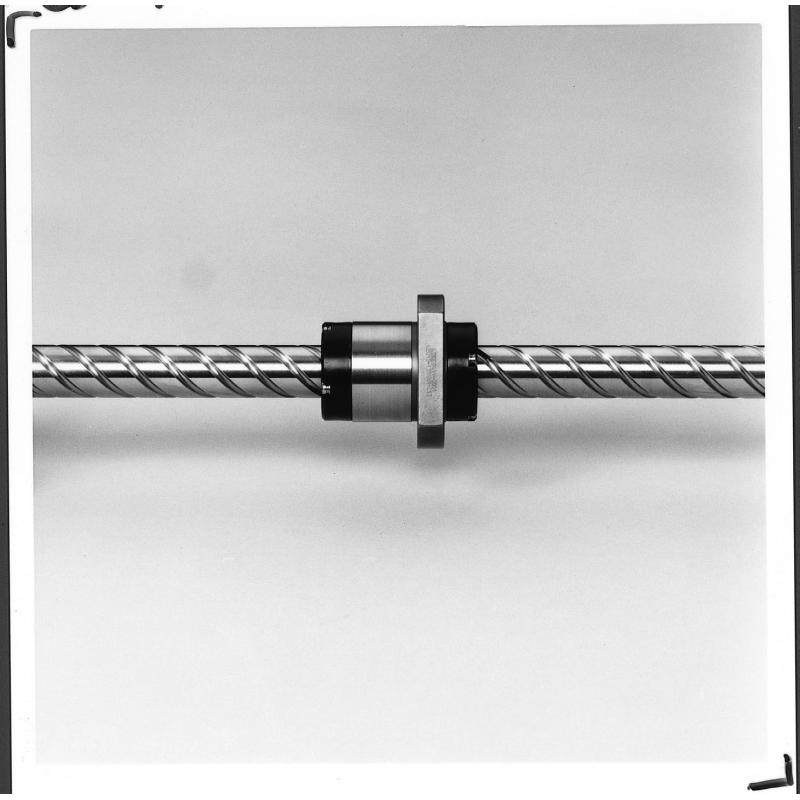

USFC1540-2-UPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

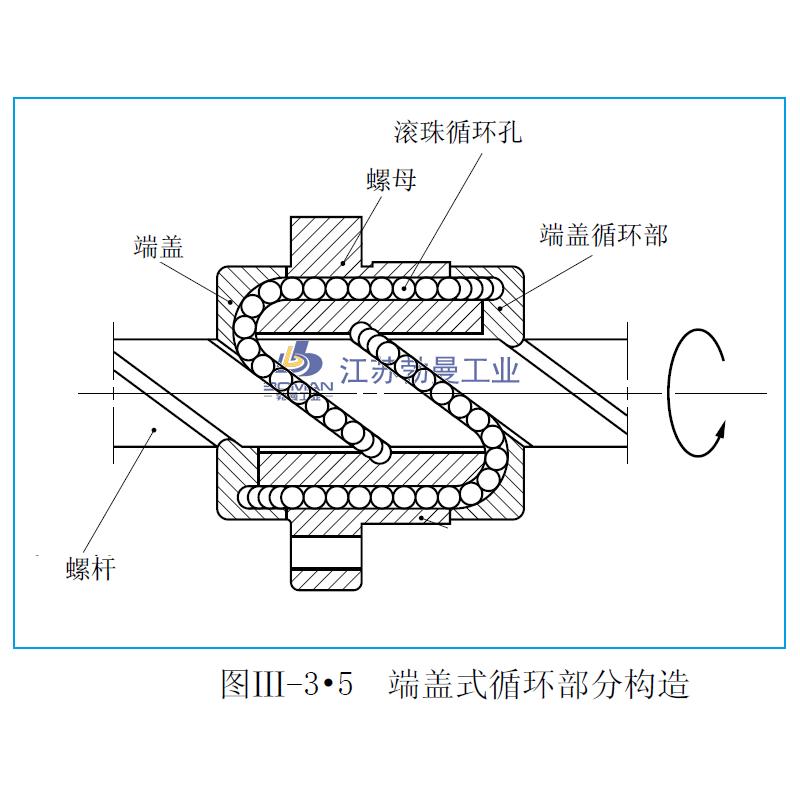

- 属性: USFC1540-2-UPFC滚珠丝杠，3. 这种福建直销滚珠丝杠的材质是什么？,9. 重载滚珠丝杠卷数与其他参数有何联系？,6. 这个产品的价格是多少？,2. 为什么需要给滚珠丝杠加油？,1. 线轨如何安装？,6. 滚珠丝杠副cad的应用领域有哪些？,9. 该规格的滚珠丝杠适用于哪些领域？,5. 精密滚珠丝杠的优点是什么？ ,7. 滚珠丝杠参数配置的方法有哪些？,9. 滚珠丝杠的寿命如何检测？-USFC1540-2-UPFC滚珠丝杠-提供USFC1540-2-UPFC滚珠丝杠-选型,USFC1540-2-UPFC滚珠丝杠-价格USFC1540-2-UPFC滚珠丝杠-参数NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）极限-USFC1540-2-UPFC滚珠丝杠--USFC1540-2-UPFC滚珠丝杠-8. 它的运转效率是多少？,8. PVP螺母旋转式滚珠丝杠的工作原理是什么？,9. 滚珠丝杠的间隙是否会随着使用环境的变化而发生变化？,8. 这种轴承的最大承载能力是多少？,2. 插管需要哪些材料？,9. 浙江滚珠丝杠企业的质量控制体系如何？是否有ISO认证？,6. 这个滚珠丝杠的制造材料是什么？,5. 上银滚珠丝杠精度等级的测量方法是什么？,5. 如何进行滚珠丝杠的调整？,5. c0精度的滚珠丝杠适用于哪些应用场景？
USFC1540-2-UPFC滚珠丝杠 产品参数

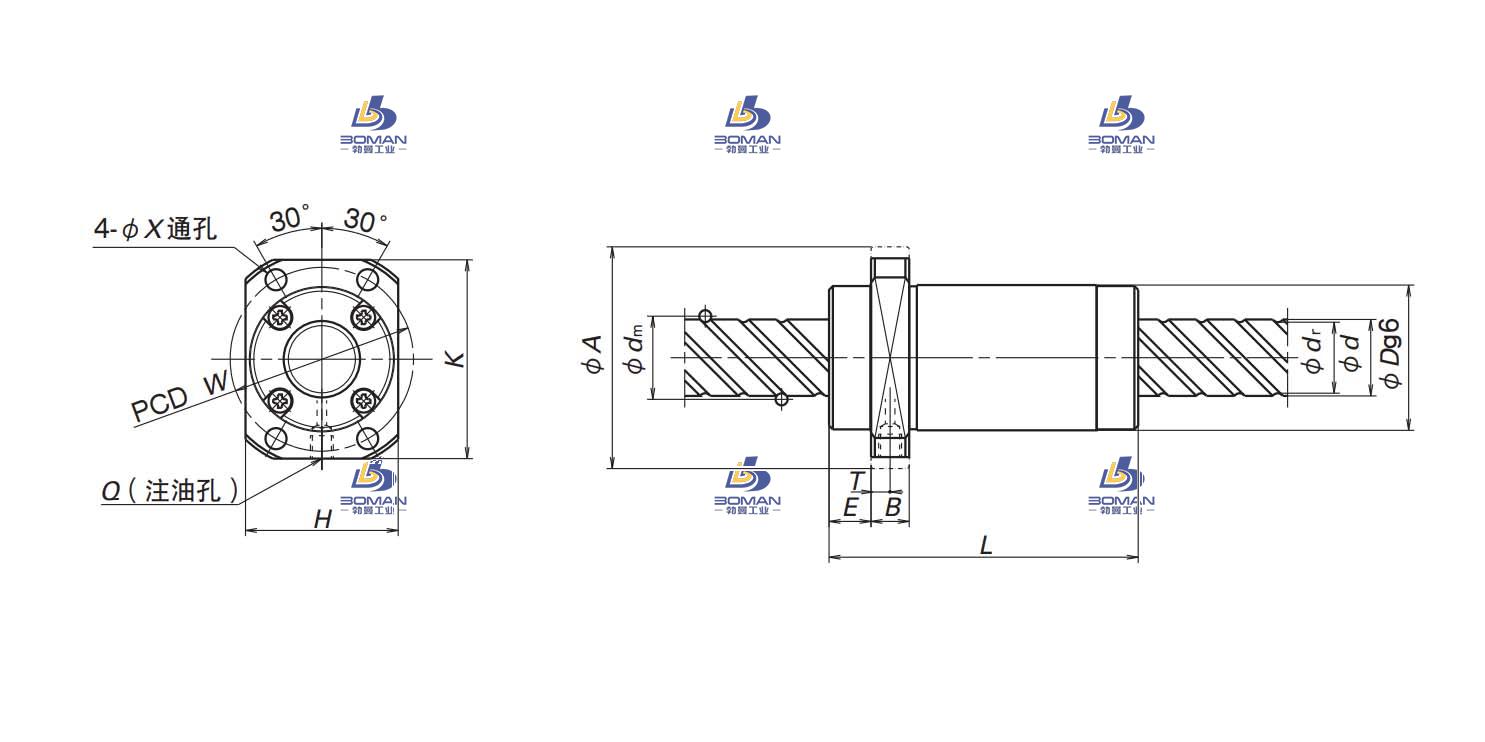

尺寸 单位：mm
| 丝杠轴外径 | 15 |
|
| 导程 | 40 |
|
| 螺母体外径 | 32 |
|
| 法兰直径 | 53 |
|
| 安装孔中心距 | PCD | 43 |
| 螺母长度 | L | 40 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 12.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 0.7×4 |
|
| 滚珠节圆直径 | 15.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 7000 |
| 额定静负载 | C0aN | 12100 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 121 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
USFC1540-2-UPFC滚珠丝杠此型号部分数据来源于PMI FSWC2806 pmi丝杠级别
