  W1604MS-2Y-C3T2.5-NSK MS系列滚珠丝杠

扫码获取价格库存技术资料

  W1604MS-2Y-C3T2.5-NSK MS系列滚珠丝杠   产品参数

W1604MS-2Y-C3T2.5-NSK MS系列滚珠丝杠

尺寸 单位:mm

丝杠轴外径
16
导程
2.5
螺母体外径
25
法兰直径
44
安装孔中心距 PCD
35
螺母长度 L
44
有效螺纹段 Lt
丝杠全长
540
螺母型号
法兰盘宽度
法兰厚度
丝杠轴螺纹底径
14.6
钢球直径
1.588
有效圈数
4
滚珠节圆直径
16.4
螺栓孔尺寸
注油孔
最大行程
356
常规行程
额定动负载 CaN
3510
额定静负载 C0aN
8450
重量 Kg
0.95
轴向间隙
0.005
精度等级
C3
导程精度代表运行距离误差 ep
0.013
导程精度变动 vu
0.01
轴心跳动
0.05
轴向刚度 KNm
轴心摆动
极限转速固定支撑
推荐支撑座

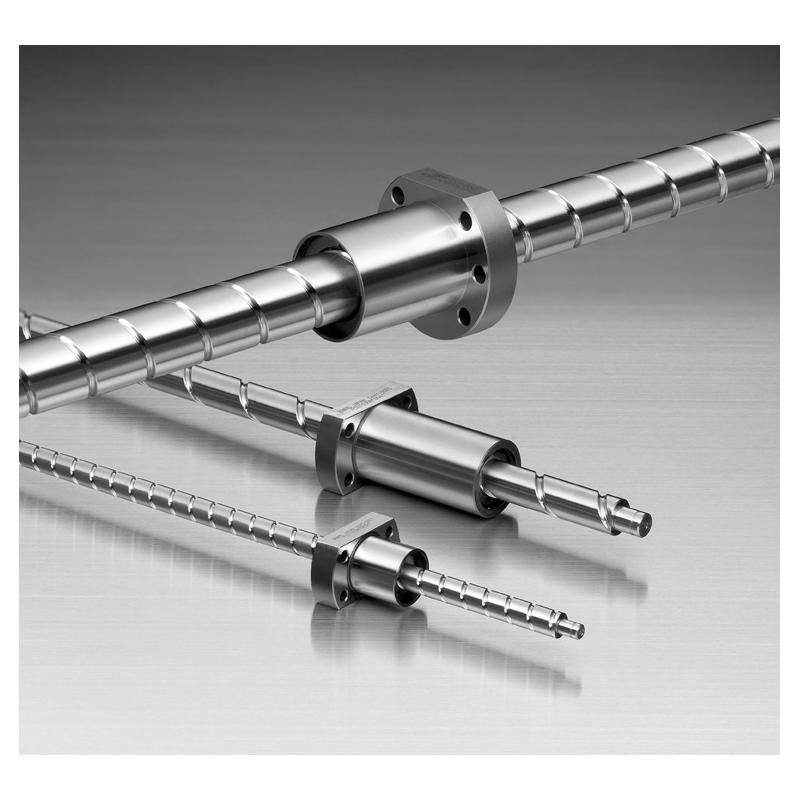

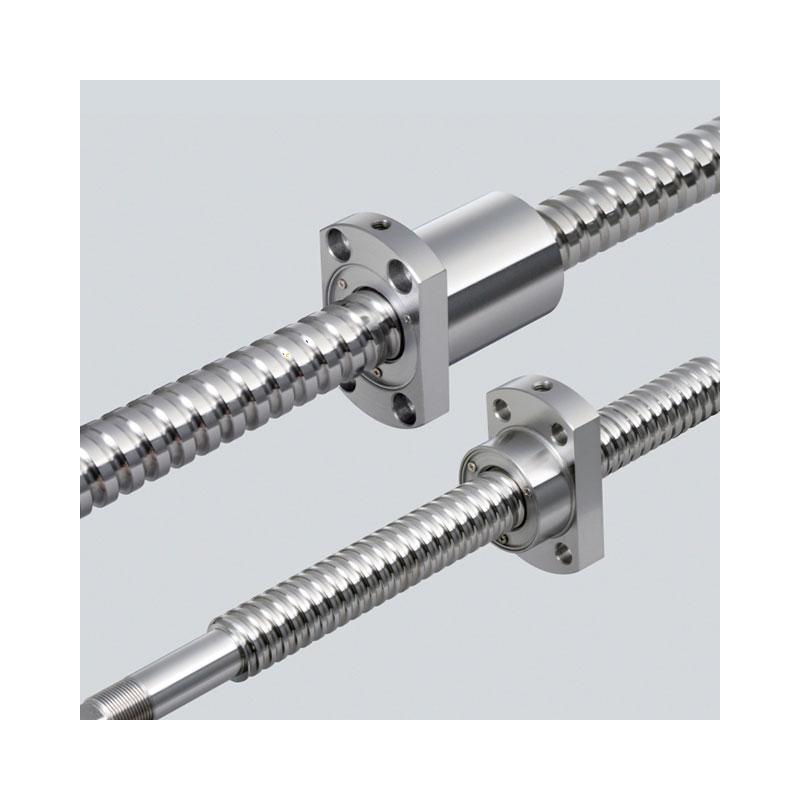

实物截图

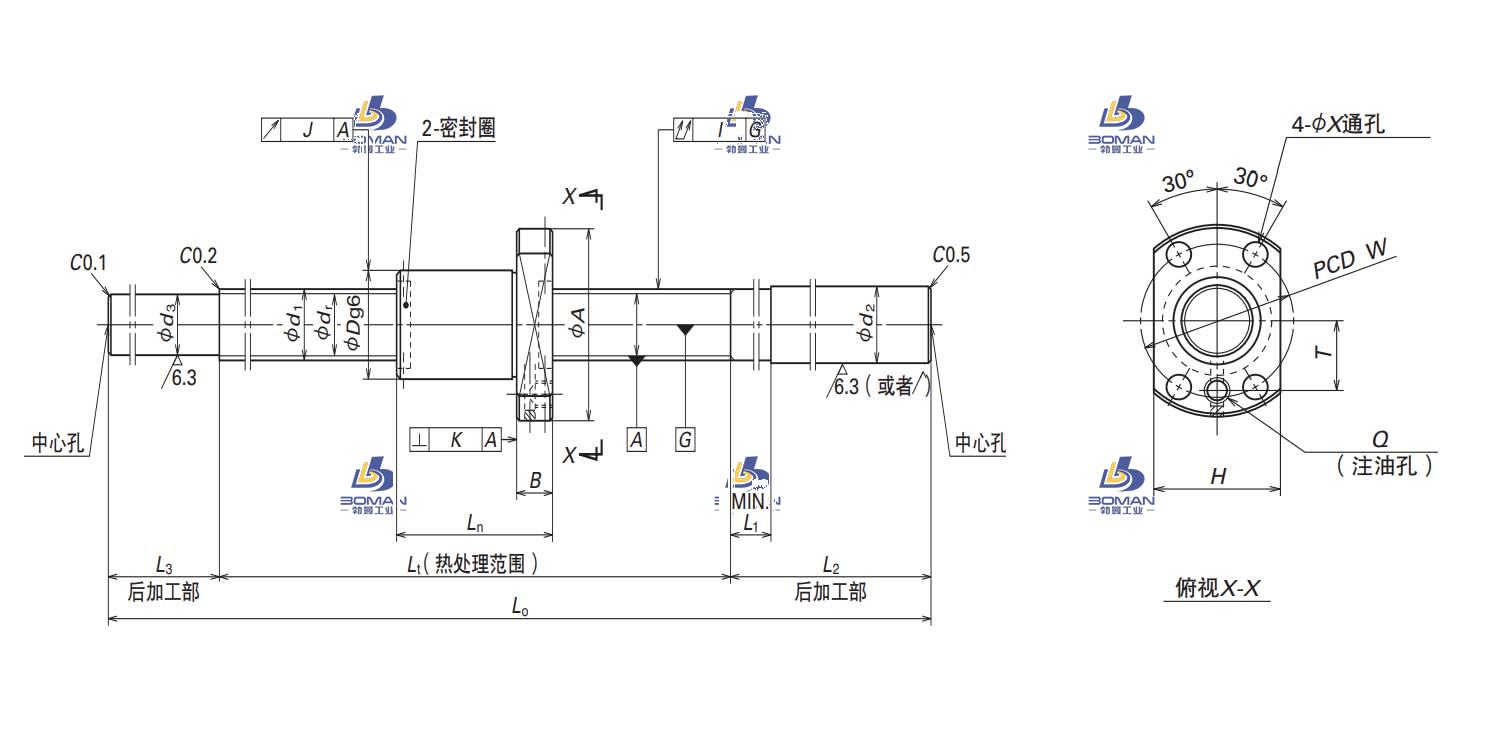

尺寸截图
螺母尺寸截图
样本 pdf
W1604MS-2Y-C3T2.5-NSK MS系列滚珠丝杠此型号部分数据来源于NSK W4010SS-2Z-C5Z10 非标定制nsk丝杠厂家现货
