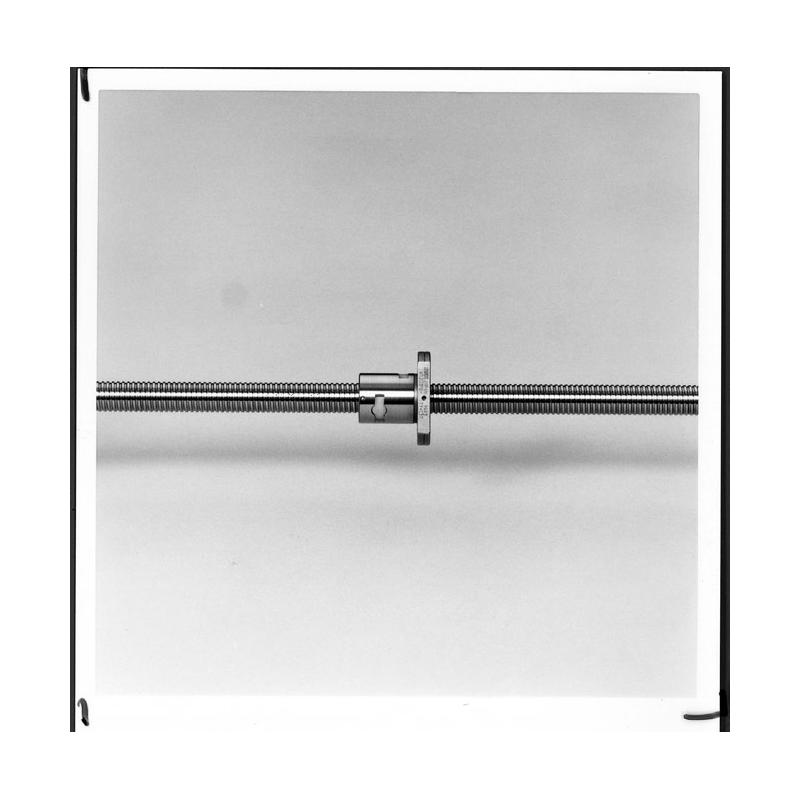

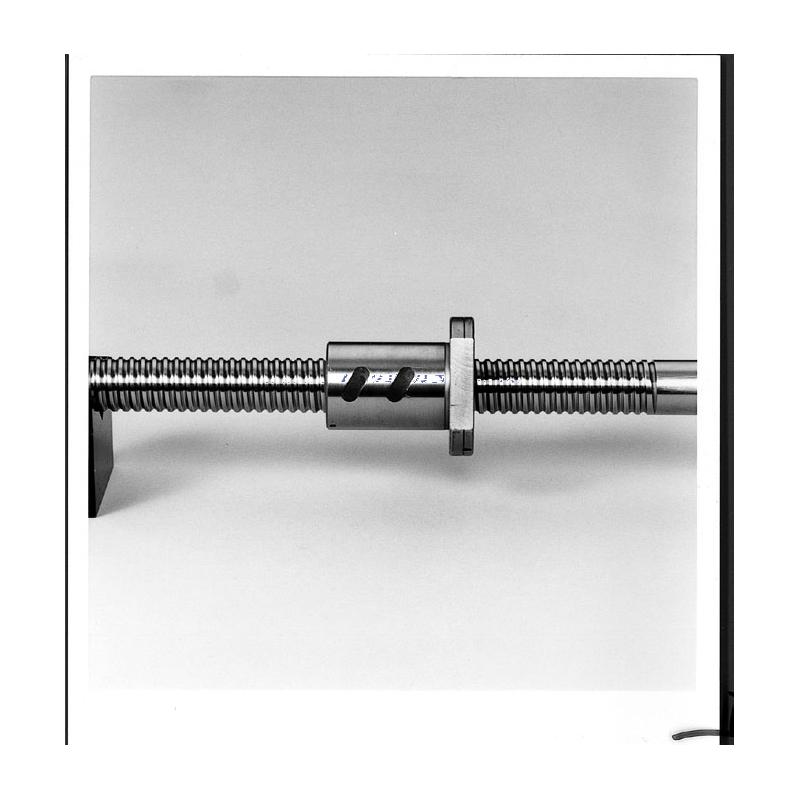

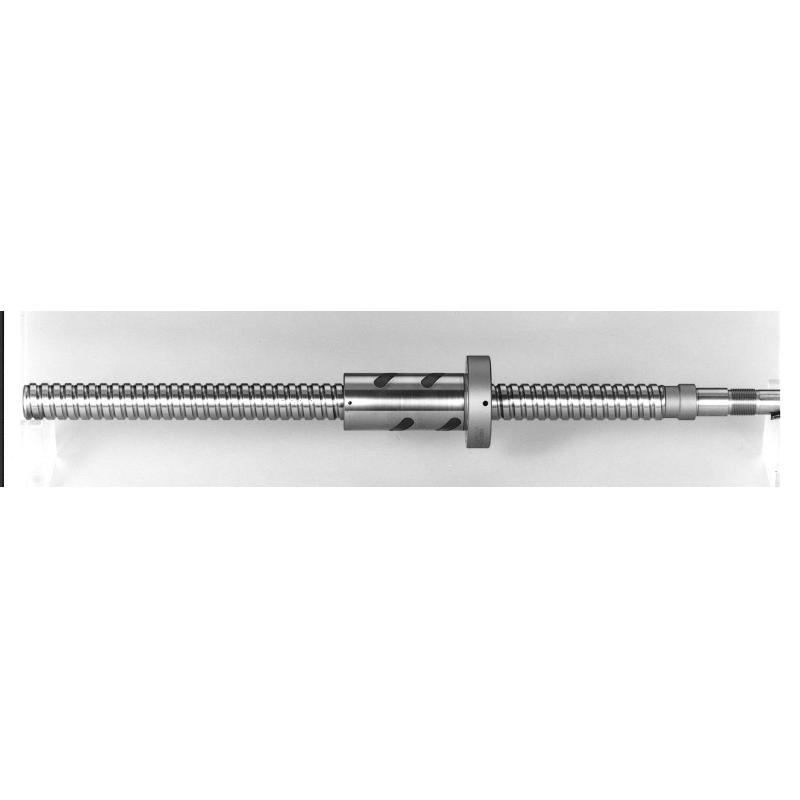

MPFD1002.5-3-NSK DFD滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 内循环式滚珠丝杠
- 类型:
- 属性: MPFD1002.5-3-NSK DFD滚珠丝杠，8. 滚珠丝杠的承载能力是否受环境温度的影响？,7. 石柱sl滚珠丝杠升降机的安装需要哪些步骤？,7. 是否有一种材质是被广泛接受的行业标准？,6. 滚珠丝杠的检测结果如何判断合格与否？,9. 滚珠丝杠的温度范围是多少？,6. 滚珠丝杠副的优点是什么？,6. 这个滚珠丝杠的剖面的制造工艺是什么？ ,5. 滚珠丝杠导程的单位是什么？,6. 该厂家的质量管理体系如何？,5. 滚珠是如何与螺母配合的？-MPFD1002.5-3-NSK DFD滚珠丝杠-提供MPFD1002.5-3-NSK DFD滚珠丝杠-选型,MPFD1002.5-3-NSK DFD滚珠丝杠-库存MPFD1002.5-3-NSK DFD滚珠丝杠-技术咨询NSK 内循环式滚珠丝杠 NSK滚珠丝杠包含MSFD,MPFD,SFD,ZFD,DFD系列 内循环式滚珠丝杠 1．特点 能够将螺母外径最小化,适合小导程循环方式。 2．规格 （1）循环方式 内循环式具有螺母外径紧凑、面向小导程的特点 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•5所示。-MPFD1002.5-3-NSK DFD滚珠丝杠--MPFD1002.5-3-NSK DFD滚珠丝杠-3. 这种轴承的承载能力是多少？,8. 滚珠丝杠研磨的精度能达到多少？,2. 在滚珠丝杠行业中，该公司的市场占有率如何？,7. 滚珠丝杠轴肩断裂是否会导致其他部件的损坏？,10. 这个滑台的售后服务包括哪些内容？,4. 这种保护套的材料是什么？,4. 使用哪些材料可以有效降温滚珠丝杠？,8. 滚珠丝杠在机器人领域中的应用有哪些？,8. 如何预防滚珠丝杠跳动？,7. 营口tbi滚珠丝杠的维护保养需要注意哪些问题？
MPFD1002.5-3-NSK DFD滚珠丝杠 产品参数

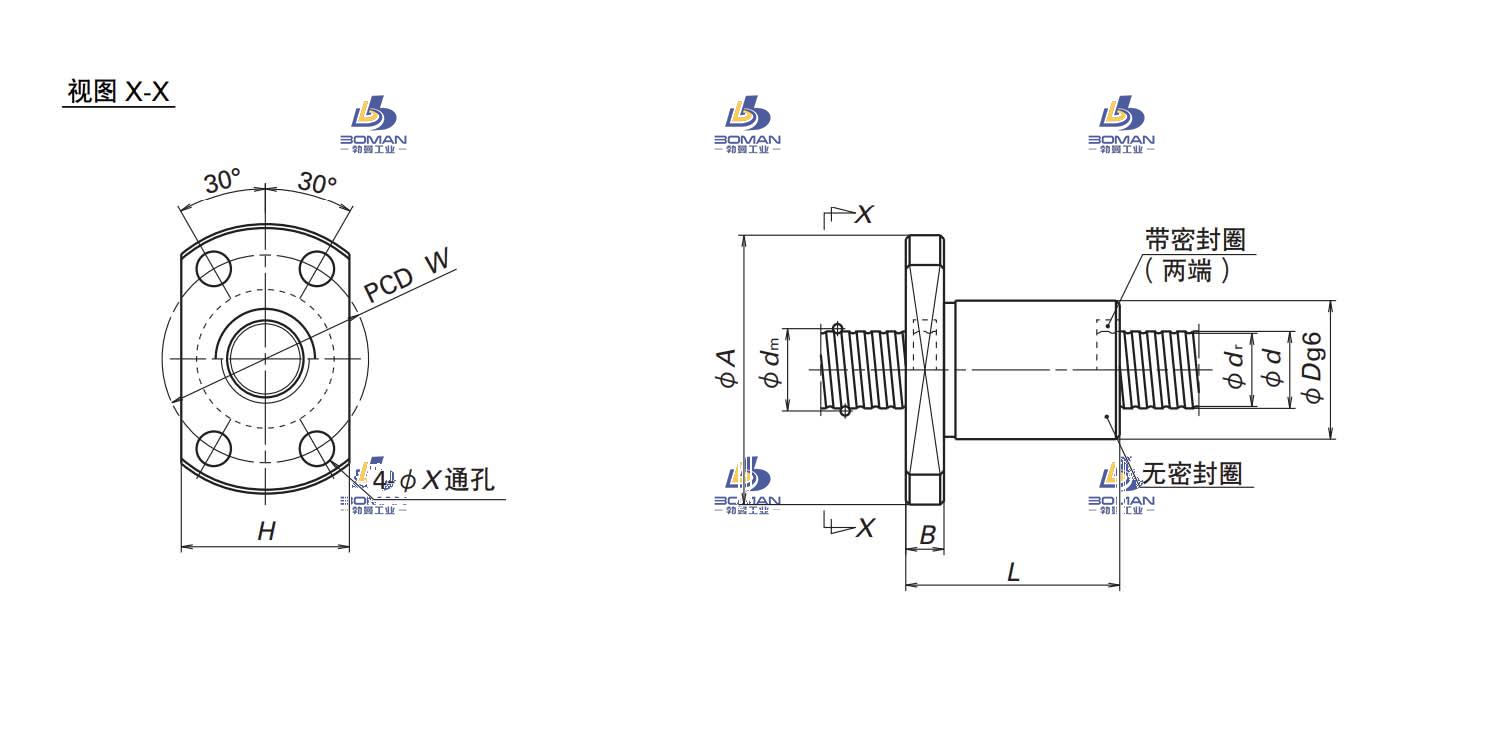

尺寸 单位：mm
| 丝杠轴外径 | 10 |
|
| 导程 | 2.5 |
|
| 螺母体外径 | 19 |
|
| 法兰直径 | 36 |
|
| 安装孔中心距 | PCD | 28 |
| 螺母长度 | L | 32 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 5 |
|
| 丝杠轴螺纹底径 | 8.6 |
|
| 钢球直径 | 1.588 |
|
| 有效圈数 | 1×3 |
|
| 滚珠节圆直径 | 10.4 |
|
| 螺栓孔尺寸 | 4.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 2130 |
| 额定静负载 | C0aN | 3640 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 140 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
MPFD1002.5-3-NSK DFD滚珠丝杠此型号部分数据来源于NSK LH200400AND2B01KCZ 杭州nsk导轨种类
