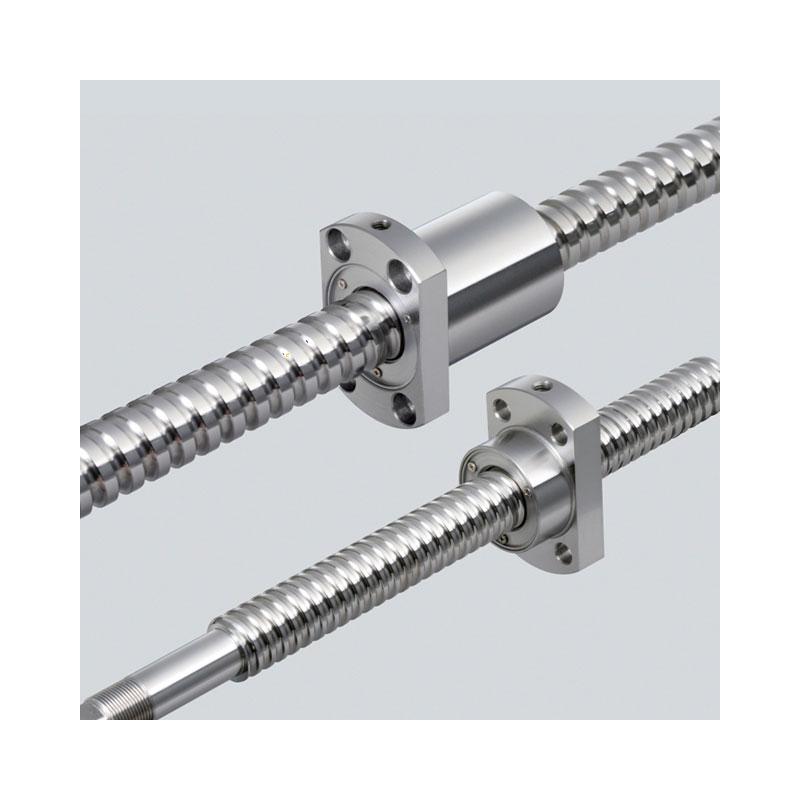

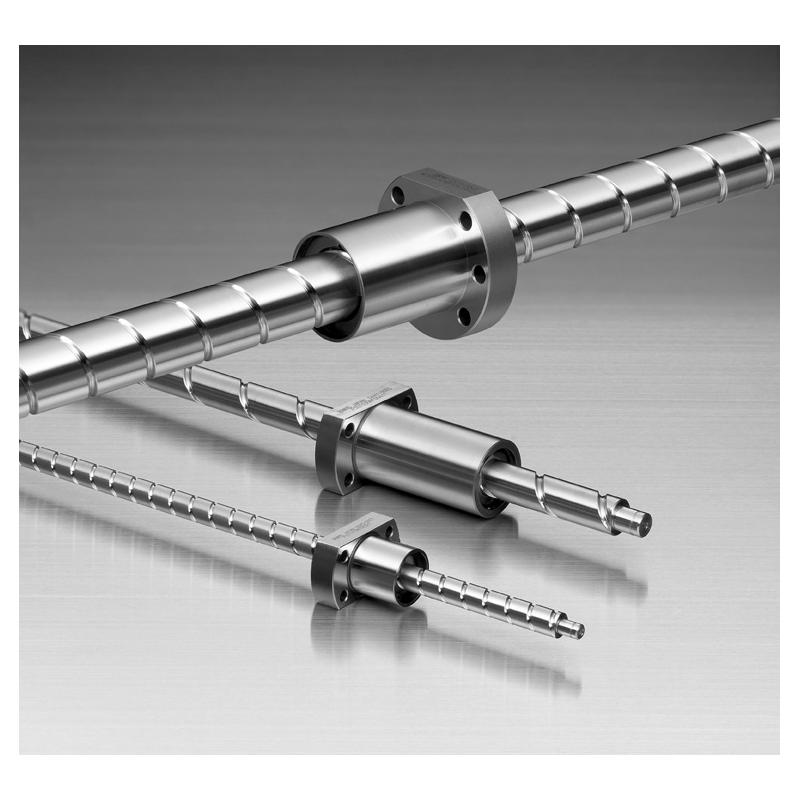

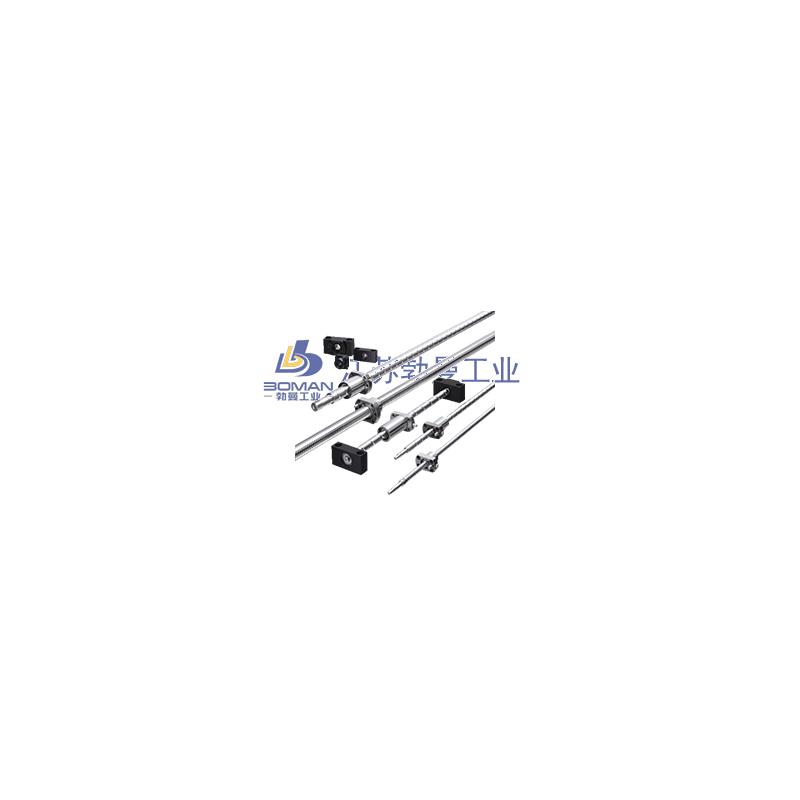

W1503FA-1P-C5Z10-MA标准滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: MA.FA.SA系列
- 类型:
- 属性: W1503FA-1P-C5Z10-MA标准滚珠丝杠，6. 假轴在装配滚珠丝杠时需要注意哪些问题？,5. 东营滚珠丝杠电机有限公司的市场份额和竞争优势如何？,5. 该滚珠丝杠的生产工艺是什么？,2. 该产品有哪些特点和优势？,4. 该型号的滚珠丝杠可以承受多大的负载？,10. 该滚珠丝杠的性能指标如何？,4. 该厂家的产品有哪些特点？,1. 什么是滚珠丝杠？,5. 它的耐久性如何？,8. 这种连接方式在使用过程中可能会出现哪些故障？-W1503FA-1P-C5Z10-MA标准滚珠丝杠-提供W1503FA-1P-C5Z10-MA标准滚珠丝杠-技术咨询,W1503FA-1P-C5Z10-MA标准滚珠丝杠-图纸W1503FA-1P-C5Z10-MA标准滚珠丝杠-库存NSK的MA,FA,SA系列滚珠丝杠,出自尖端的摩擦学技术（摩擦制御技术）,通过卓越的生产技术和质量管理,生产量稳居世界前列。机床、注塑机、普通机械乃至半导体及液晶的制造装置等特殊工况所用的从微型到超大型的滚珠丝杠,产品阵容强大。NSK以精益求精的工匠精神制造的滚珠丝杠,为全球产业的发展做出贡献。。 NSK标准库存滚珠-W1503FA-1P-C5Z10-MA标准滚珠丝杠--W1503FA-1P-C5Z10-MA标准滚珠丝杠-2. 滚珠丝杠在伺服机中的作用是什么？,4. 该如何检测滚珠丝杠响声？,3. 平面轴承和滚珠丝杠分别采用了什么材料制造？,6. 滚珠丝杠滚珠直径的标准值是多少？,9. 滚珠丝杠倾斜角度的大小对机器的精度有什么影响？,1. 什么是滚珠丝杠减速机？,4. 该厂家的生产设备和技术水平如何？,4. 静安区滚珠丝杠的品质如何？,5. 滚珠丝杠力矩与转矩有什么区别？,4. 这款老款滚珠丝杠的尺寸规格是多少？

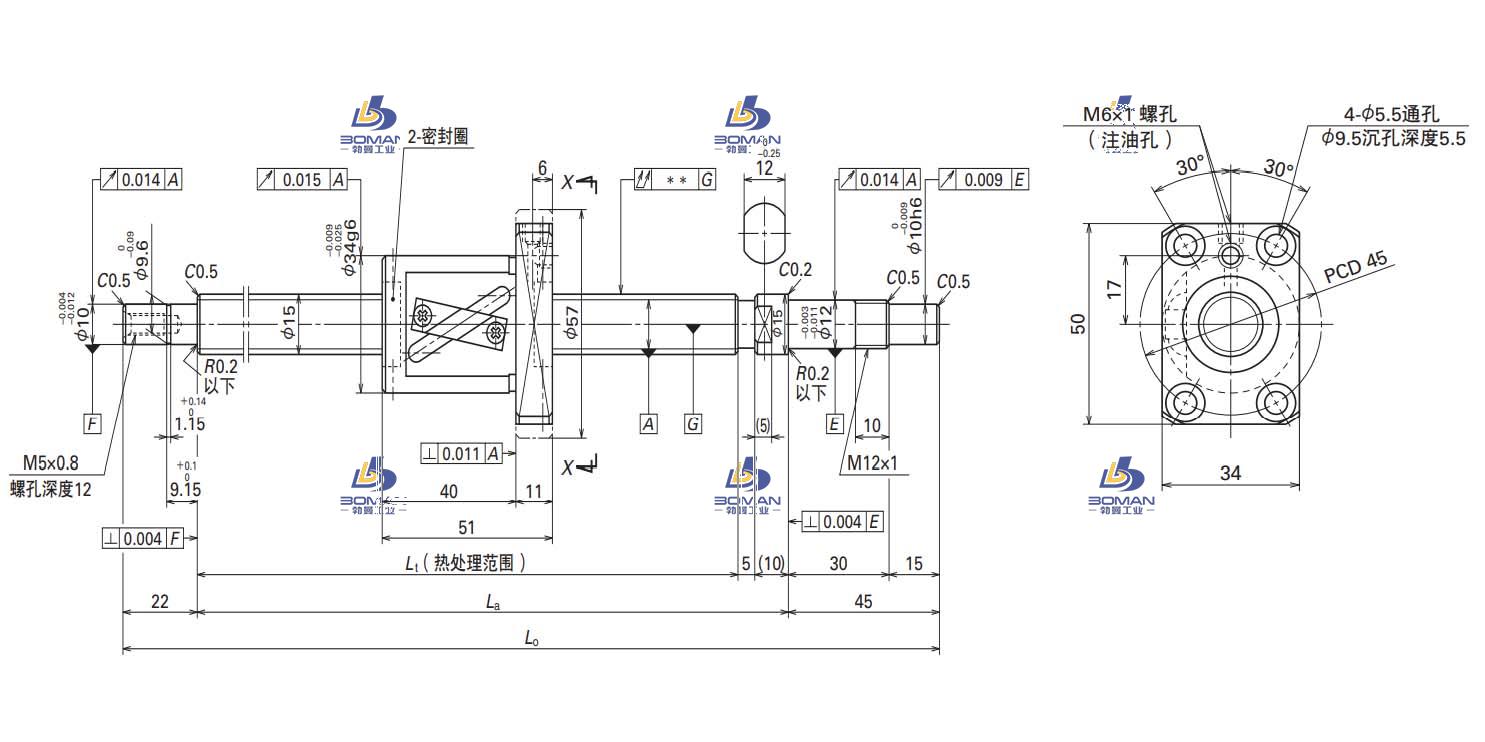

W1503FA-1P-C5Z10-MA标准滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 15 |
|
| 导程 | 10 |
|
| 螺母体外径 | 34 |
|
| 法兰直径 | 57 |
|
| 安装孔中心距 | PCD | 45 |
| 螺母长度 | L | 51 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | 421 |
|
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | ||
| 丝杠轴螺纹底径 | 12.2 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 2.5×1 |
|
| 滚珠节圆直径 | 14.5 |
|
| 螺栓孔尺寸 | ||
| 注油孔 | ||
| 最大行程 | 282 |
|
| 常规行程 | ||
| 额定动负载 | CaN | 5130 |
| 额定静负载 | C0aN | 6420 |
| 重量 | Kg | 0.8 |
| 轴向间隙 | 0 |
|
| 精度等级 | C5 |
|
| 导程精度代表运行距离误差 | ep | 0.025 |
| 导程精度变动 | vu | 0.02 |
| 轴心跳动 | 0.04 |
|
| 轴向刚度 | KNm | |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
W1503FA-1P-C5Z10-MA标准滚珠丝杠此型号部分数据来源于NSK W4506Z-475ZRCNC-C-BB NSK手术机丝杠
