UPFC2040-1-LPFC滚珠丝杠
扫码获取价格库存技术资料
- 品牌:
- 分类: 端盖式滚珠丝杠
- 类型:

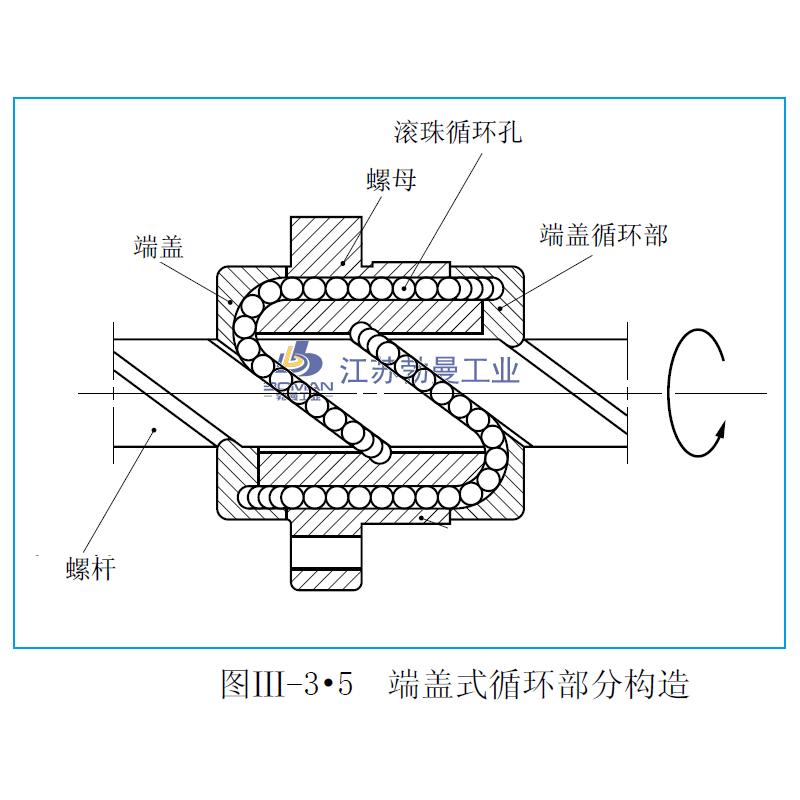

- 属性: UPFC2040-1-LPFC滚珠丝杠，3. 1205代表的是什么意思？,6. 这款升降机的安全性能如何保障？,10. 滚珠丝杠扭力检测的结果如何评价？,3. 为什么现货供应会有优势？,2. 滚珠丝杠有哪些用途？,7. 这种模组的生产工艺是怎样的？有什么特点？,7. 这种导轨的安装和维护方法是什么？,8. 2005滚珠丝杠螺母的适用温度范围是多少？,8. 这种滚珠丝杠的防护等级是什么？,1. 东莞生产的轴承滚珠丝杠有哪些规格和型号？-UPFC2040-1-LPFC滚珠丝杠-提供UPFC2040-1-LPFC滚珠丝杠-库存,UPFC2040-1-LPFC滚珠丝杠-选型UPFC2040-1-LPFC滚珠丝杠-规格NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此适合高速传送。 （3）极限-UPFC2040-1-LPFC滚珠丝杠--UPFC2040-1-LPFC滚珠丝杠-2. 这种支承座适用于哪些类型的滚珠丝杠？,1. 嘉峪关行星滚珠丝杠有哪些特点？,5. 如何调整滚珠丝杠的自锁角度？,8. 联轴器滚珠丝杠与普通螺杆有何不同？,4. 修理滚珠丝杠需要什么专业知识？,1. 什么是滚珠丝杠的配合精度？,9. 安装滚珠丝杠三坐标后会对生产带来哪些好处？,9. 滚珠轴承和丝杠的价格是多少？,8. THK滚珠丝杠的价格是多少？,4. 滚珠丝杠的预紧力是什么意思？
UPFC2040-1-LPFC滚珠丝杠 产品参数

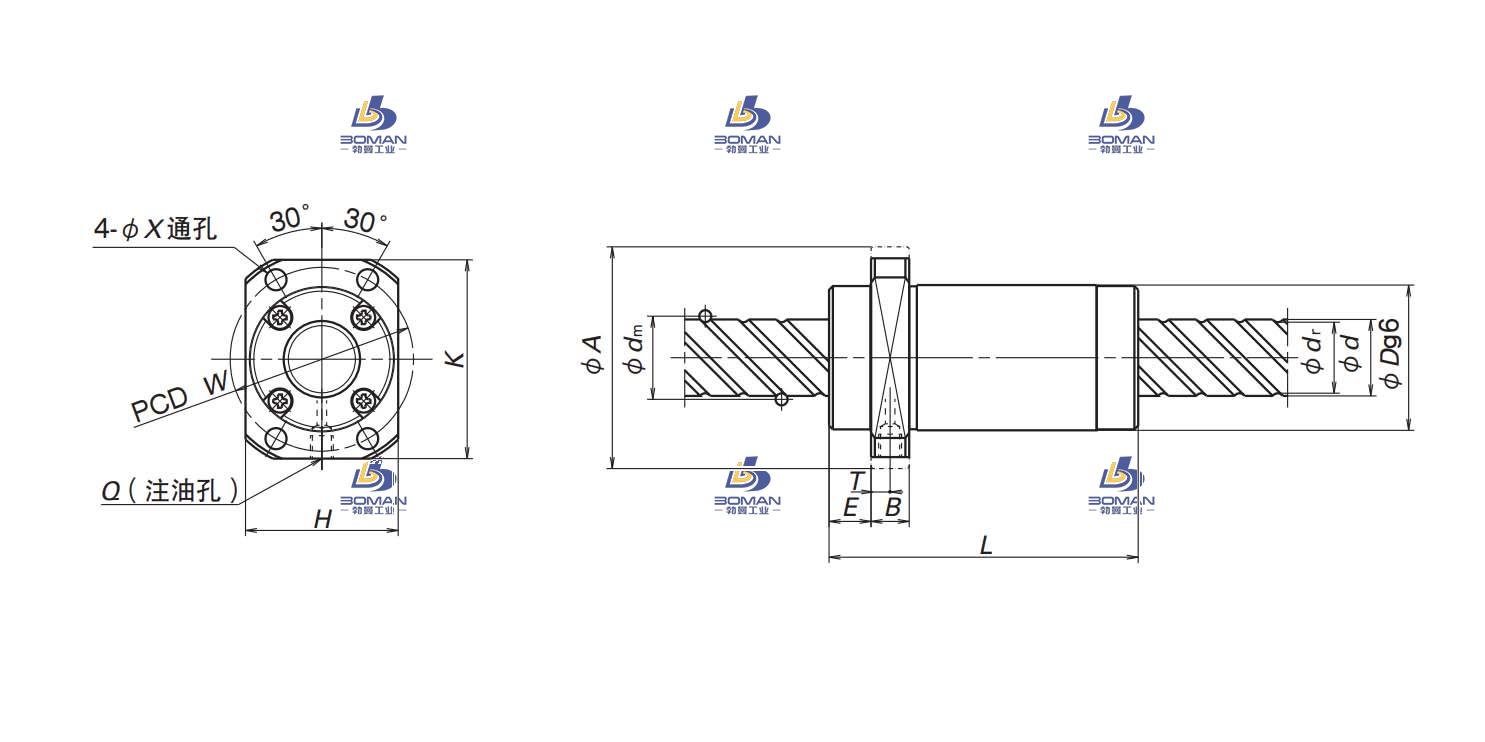

尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 40 |
|
| 螺母体外径 | 38 |
|
| 法兰直径 | 58 |
|
| 安装孔中心距 | PCD | 48 |
| 螺母长度 | L | 41 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 17.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 0.7×2 |
|
| 滚珠节圆直径 | 20.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 4490 |
| 额定静负载 | C0aN | 8640 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 138 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||
| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
UPFC2040-1-LPFC滚珠丝杠此型号部分数据来源于PMI FSVE3610-3.5 pmi滚珠丝杆官网
