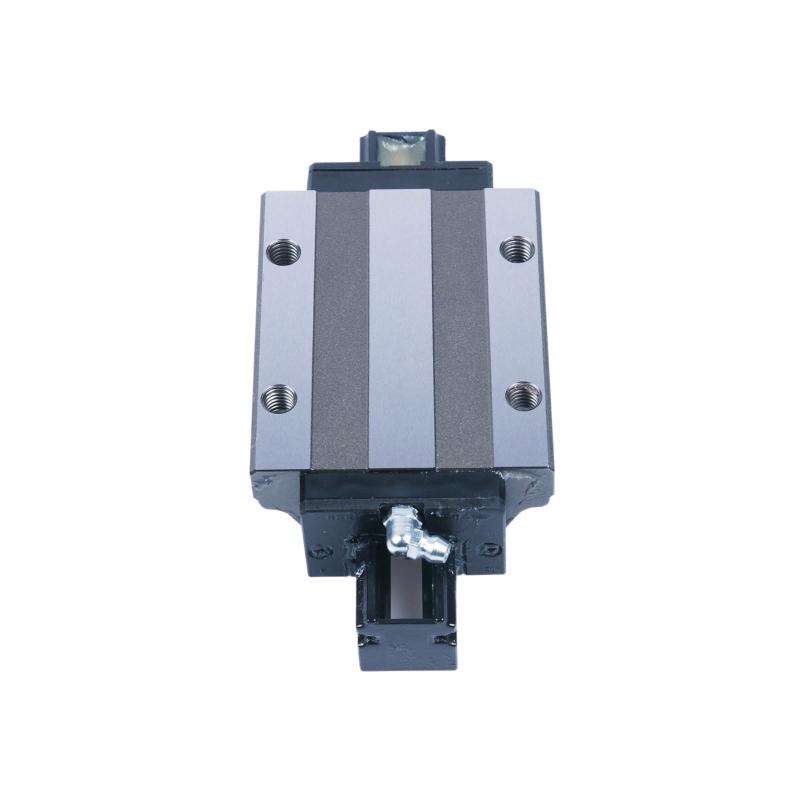

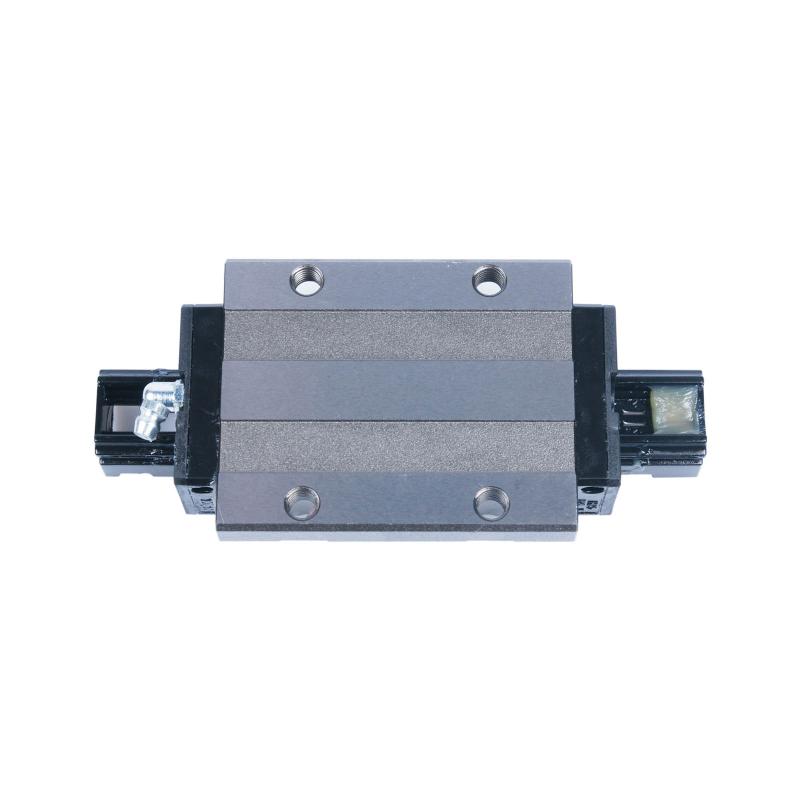

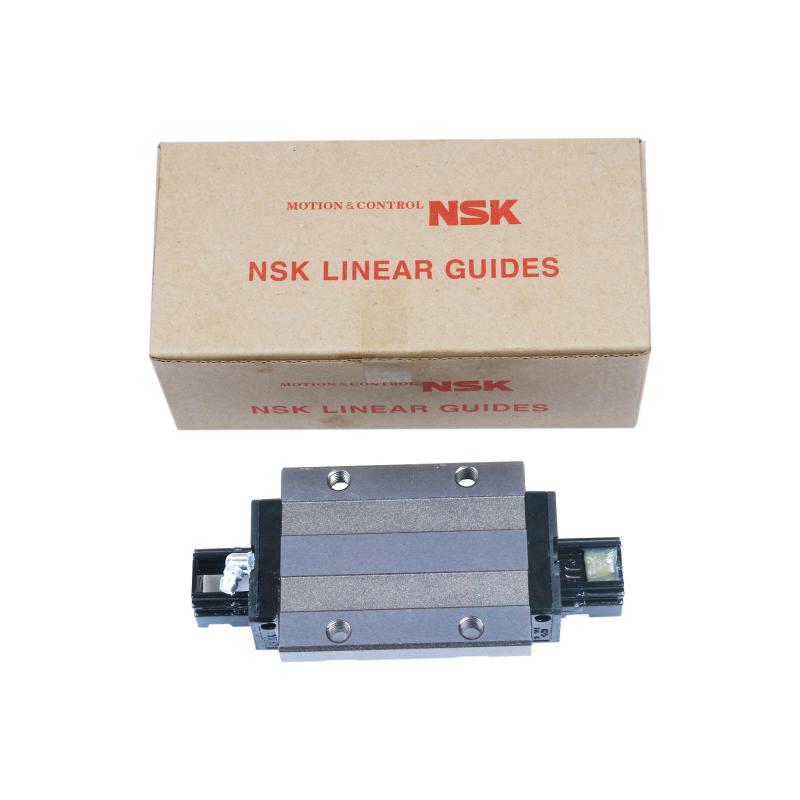

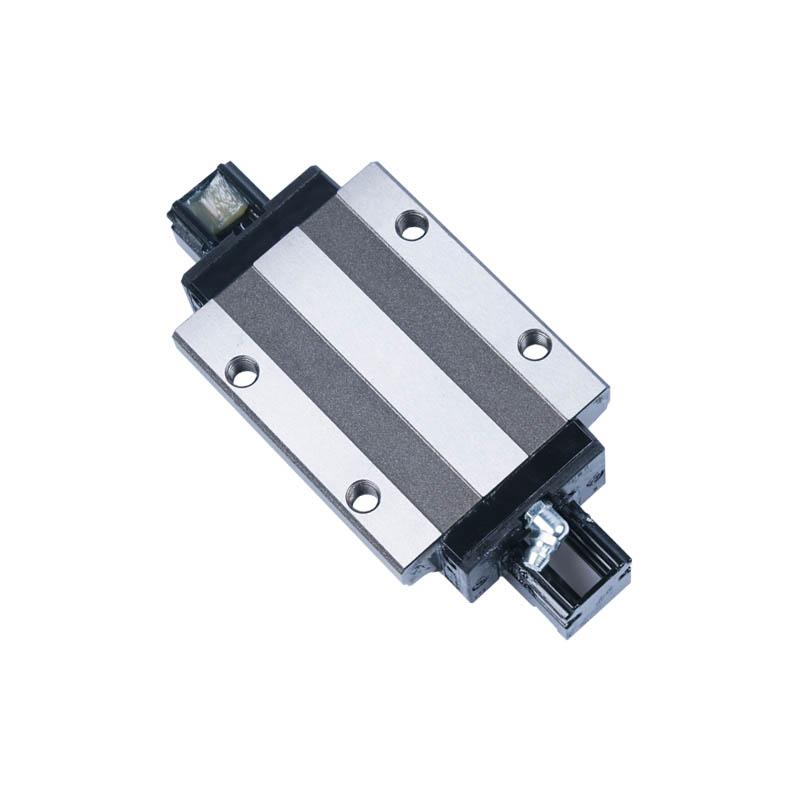

NH55GM-高负载直线导轨
扫码获取价格库存技术资料
- 品牌:
- 分类: NH-GM
- 类型:
- 属性: NH55GM-高负载直线导轨,9. 是否有其他类似的对接方法?,3. 不同滚珠丝杠珠子型号的使用场景有哪些不同?,4. 滚珠丝杠振动建模的适用范围是什么?,6. 这个滚珠丝杠螺母机构的外形尺寸是多少?,6. 如何预防滚珠丝杠的故障和损坏,以延长其使用寿命?,8. 如何维护滚珠丝杠? ,1. 5010滚珠丝杠是什么?,2. 这种加工纸的主要作用是什么?,4. 厂家是否提供定制服务,可以根据客户需求定制产品吗?,5. 上海的滚珠丝杠检测行业有哪些新技术或新方法?-NH55GM-高负载直线导轨-提供NH55GM-高负载直线导轨-参数,NH55GM-高负载直线导轨-选型NH55GM-高负载直线导轨-参数NH直线导轨GM系列 具有四方向等负荷能力,高刚性型直线导轨,对应不同高精度 适用从一般产业到高精度的广泛用途的通用系列,具有标准化互换性。 采用加长型滑块,提高了产品的负载和高刚性 通过将滚珠丝杠与沟槽的接触角度设为50°,提高了对使用上大量出现的上下方向负载的承受能力。 通过采用DF接触接受,提高了对导轨直角方向安装误差的吸收能力 由于采用偏移哥特式圆弧沟槽,滚珠以2点接触-NH55GM-高负载直线导轨--NH55GM-高负载直线导轨-5. 滚珠丝杠循环器的优点是什么?,2. 这种滚珠丝杠适用于哪些领域?,10. 滚珠丝杠竖直安装自锁后会有什么效果?,1. 什么是多头滚珠丝杠?,9. 哪些因素影响了滚珠丝杠支承轴承厂家在排名中的地位?,1. 什么是滚珠丝杠参数F?,8. 画滚珠丝杠需要具备什么样的基本绘画技能? ,4. 滚珠丝杠控制行程的优势有哪些? ,5. 通常需要多长时间来学会使用这种机器?,6. 直线轴承导轨和滚珠丝杠的结构原理是什么?
NH55GM-高负载直线导轨 产品参数

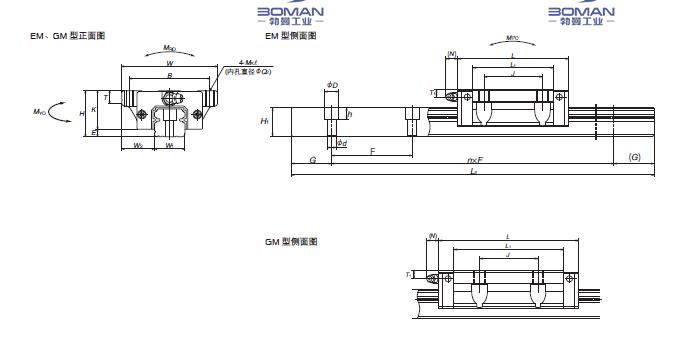

尺寸 单位:mm
组合高度 | 70 |
|
滑块宽度 | 140 |
|
滑块长度 | 201 |
|
滑块径向安装孔距 | 116 |
|
滑块轴向安装孔距 | 95 |
|
滑块安装孔尺寸 | M14x2x18 |
|
导轨宽度 | 45 |
|
导轨高度 | 38 |
|
导轨孔距 | 105 |
|
导轨安装孔尺寸 | 14x20x17 |
|
额定动载荷 | CkN | 153 |
额定静载荷 | CokN | 264 |
产品大小系列 | 55 |
|
滑块结构 | 法兰型 |
