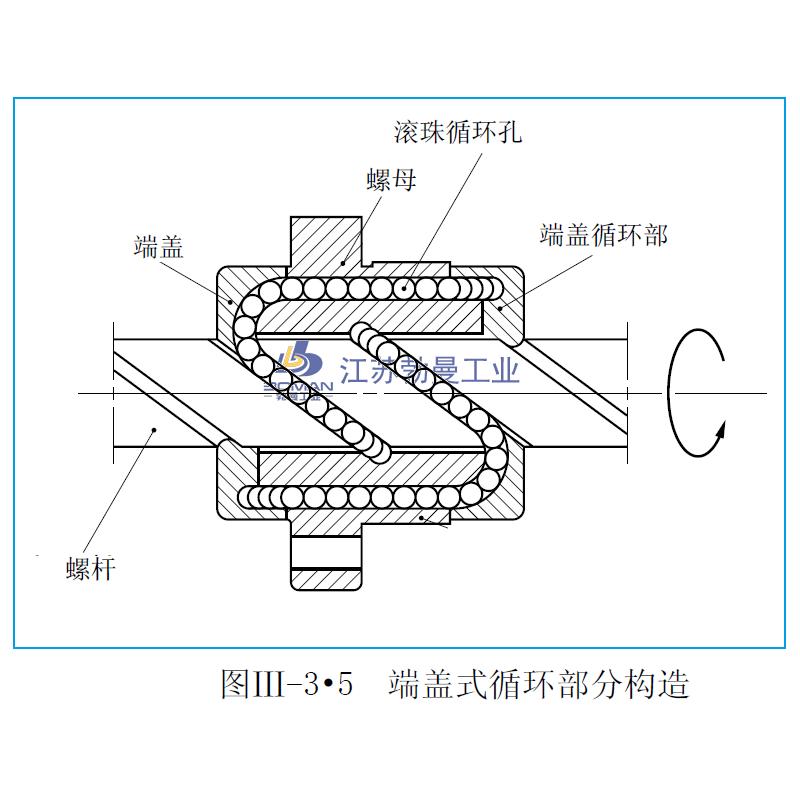

- 属性: LSFC2020-6-NSK LSFC滚珠丝杠，5. 哪家湖北滚珠丝杠公司的售后服务较好？,1. 德国直线导轨滚珠丝杠是什么？,4. 与其他品牌相比，四川NSK滚珠丝杠有何优势？,8. 选取滚珠丝杠时需要考虑哪些材质因素？,1. 什么是伺服滚珠丝杠？,6. 滚珠丝杠导向的材质有哪些？ ,9. 维修中心的资质证书和行业荣誉有哪些？,1. 滚珠丝杠油缸是什么？ ,2. 滚珠丝杠技术与其他传动技术相比有何优势？,6. 这个升降台的结构是什么样的？-LSFC2020-6-NSK LSFC滚珠丝杠-提供LSFC2020-6-NSK LSFC滚珠丝杠-库存,LSFC2020-6-NSK LSFC滚珠丝杠-选型LSFC2020-6-NSK LSFC滚珠丝杠-技术咨询NSK 端盖式滚珠丝杠2．规格 端盖循环包含：LSFC,LPFC,USFC,UPFC等系列 （1）循环方式 循环部分的构造如图Ⅲ-3•5所示。 （2）精度等级、轴向间隙 标准的精度等级、轴向间隙如表Ⅲ-3•7所示。需要其他精度,请咨询NSK。 1．特点 适合导程大的多条螺纹。由于是设定导程为轴外径的1～3倍,因此-LSFC2020-6-NSK LSFC滚珠丝杠--LSFC2020-6-NSK LSFC滚珠丝杠-7. 组合轴的选择和安装需要注意哪些事项？,9. 宝鸡丝杠滚珠型号规格表中的型号是否符合国际标准？,7. 如何保证安装后的滚珠丝杠能够正常工作？ ,2. 为什么需要调整上银滚珠丝杠预紧力？,2. 静载荷与动载荷有何区别？,8. 如何正确安装和维护自锁滚珠丝杠？,9. 有没有基于这种机械的改进或升级产品？,2. 安装南京滚珠丝杠需要哪些工具和材料？,7. 滚珠丝杠的工作原理是什么？ ,8. 滚珠丝杠回程差与滚珠丝杠精度有何关系？
LSFC2020-6-NSK LSFC滚珠丝杠 产品参数
尺寸 单位：mm
| 丝杠轴外径 | 20 |
|
| 导程 | 20 |
|
| 螺母体外径 | 39 |
|
| 法兰直径 | 62 |
|
| 安装孔中心距 | PCD | 50 |
| 螺母长度 | L | 46 |
| 有效螺纹段 | Lt | |
| 丝杠全长 | ||
| 螺母型号 | ||
| 法兰盘宽度 | ||
| 法兰厚度 | 10 |
|
| 丝杠轴螺纹底径 | 17.4 |
|
| 钢球直径 | 3.175 |
|
| 有效圈数 | 1.7×4 |
|
| 滚珠节圆直径 | 20.75 |
|
| 螺栓孔尺寸 | 5.5 |
|
| 注油孔 | ||
| 最大行程 | ||
| 常规行程 | ||
| 额定动负载 | CaN | 17500 |
| 额定静负载 | C0aN | 42000 |
| 重量 | Kg | |
| 轴向间隙 | ||
| 精度等级 | C1-C7 |
|
| 导程精度代表运行距离误差 | ep | |
| 导程精度变动 | vu | |
| 轴心跳动 | ||
| 轴向刚度 | KNm | 462 |
| 轴心摆动 | ||
| 极限转速固定支撑 | ||
| 推荐支撑座 | ||
| 实物截图 | ||

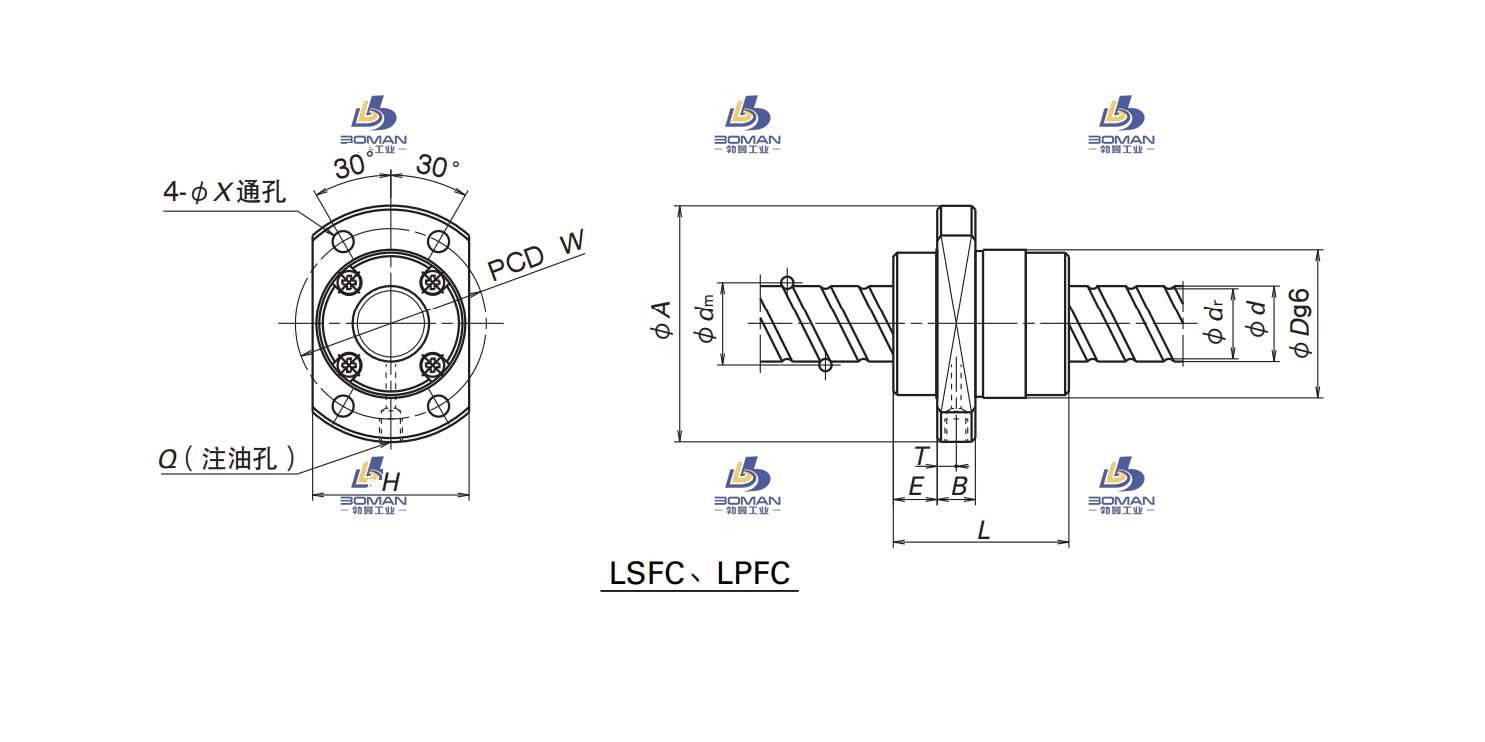

| 尺寸截图 | ||
| 螺母尺寸截图 | ||
| 样本 |
LSFC2020-6-NSK LSFC滚珠丝杠此型号部分数据来源于NSK W1504B-22PSS-C3Z5 北京nsk滚珠丝杠
